I硬件组网配置

进入组网配置界面

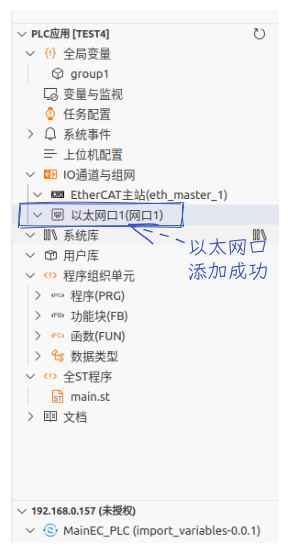

点击左侧项目面板中的“IO区配置”（如右图所示）， 进入“PLC IO组网配置”窗口。

离线配置

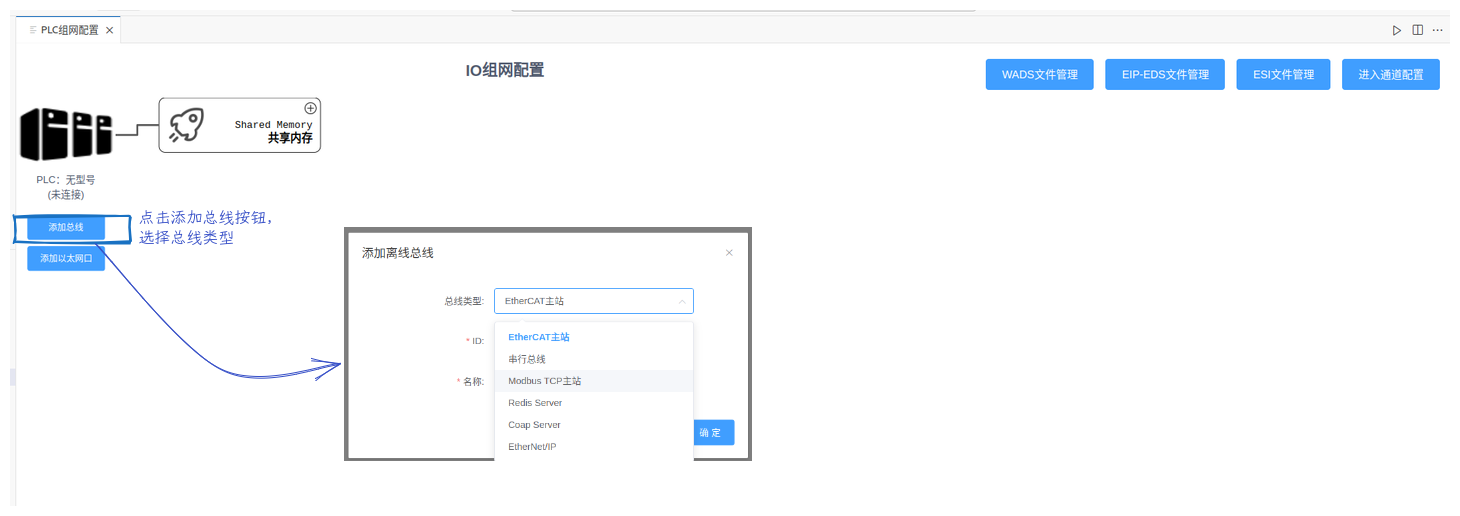

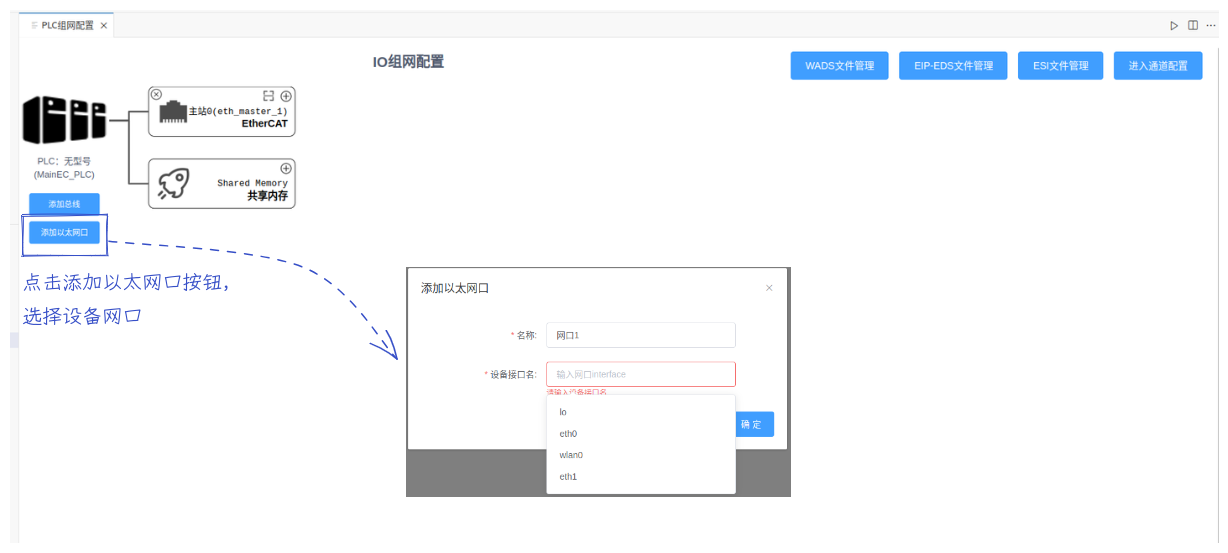

1. 点击组网图中的“+”号， 添加设备

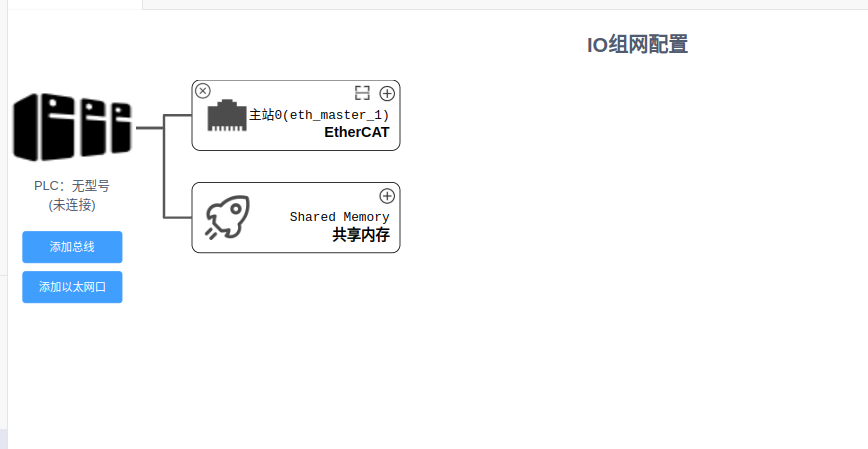

2. 组网图也可根据当前项目所选择的PLC型号，显示组网图，如下图所示：

在线配置

1) 连接PLC

与“目标设备”视图中的目标主机一个下属的PLC进行连接

提示

需要了解如何连接PLC，请参考连接与操作PLC

2）配置在线IO设备

1. 添加在线EtherCAT从站时，扫描在线设备进行添加

1. 设备所配置PDO的数据对象将自动同步

提示

进入从站编辑状态，用户可编辑对应的程序变量名，IO映射地址
