I/O通道配置

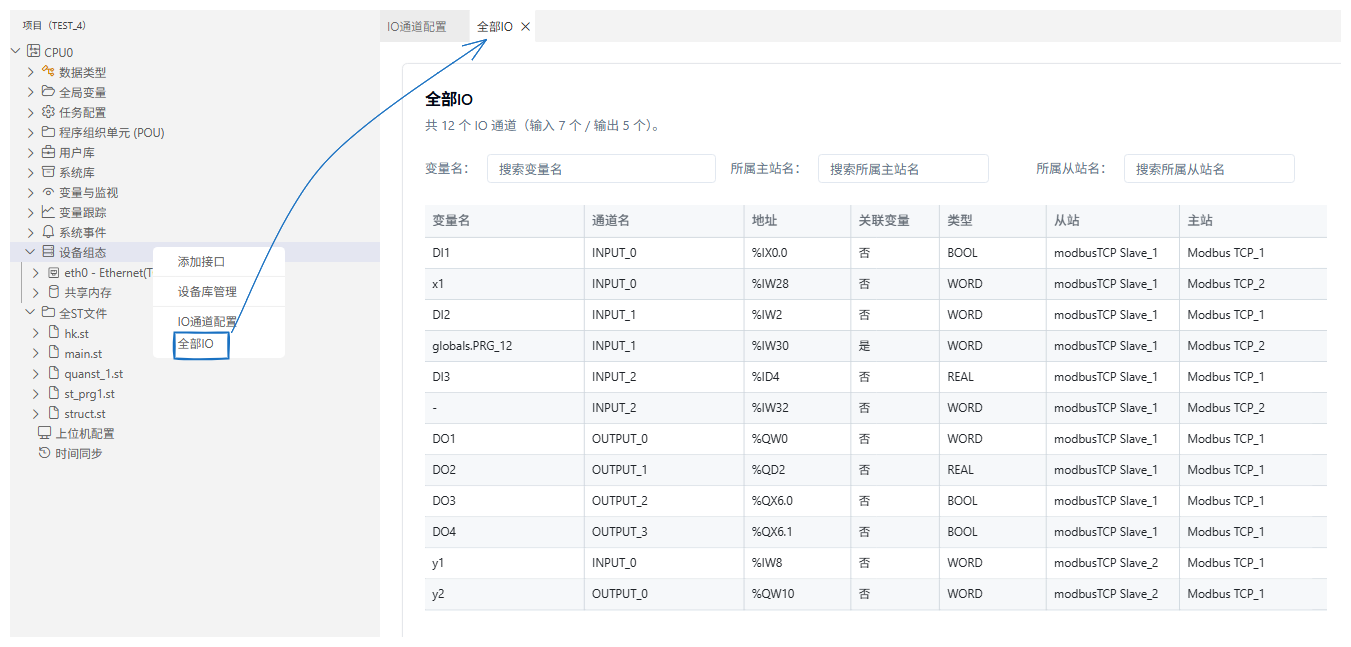

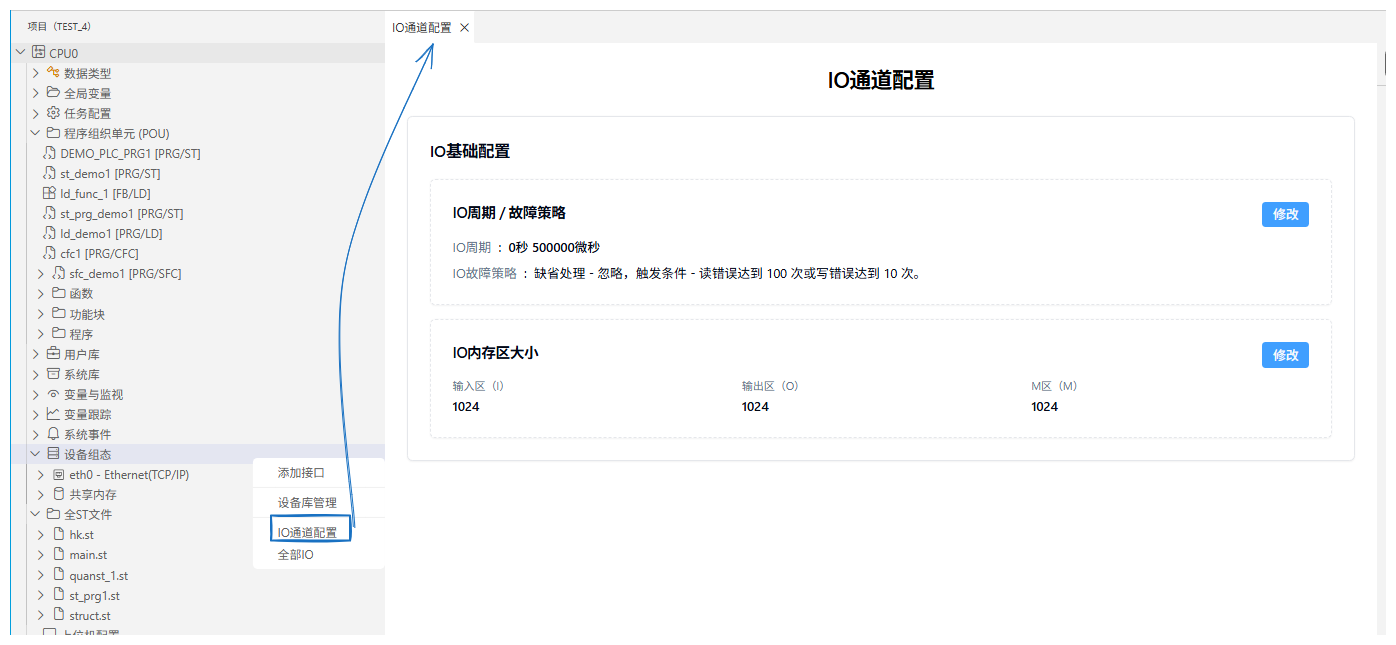

进入IO通道配置界面​

点击IO组网配置界面右上角的按钮“进入通道配置”，

img_global_vars

PLC连接​

“PLC连接”区域中点击“配置”按钮，弹出以下对话框，选择目标主机上要连接的某个PLC。

img_global_vars

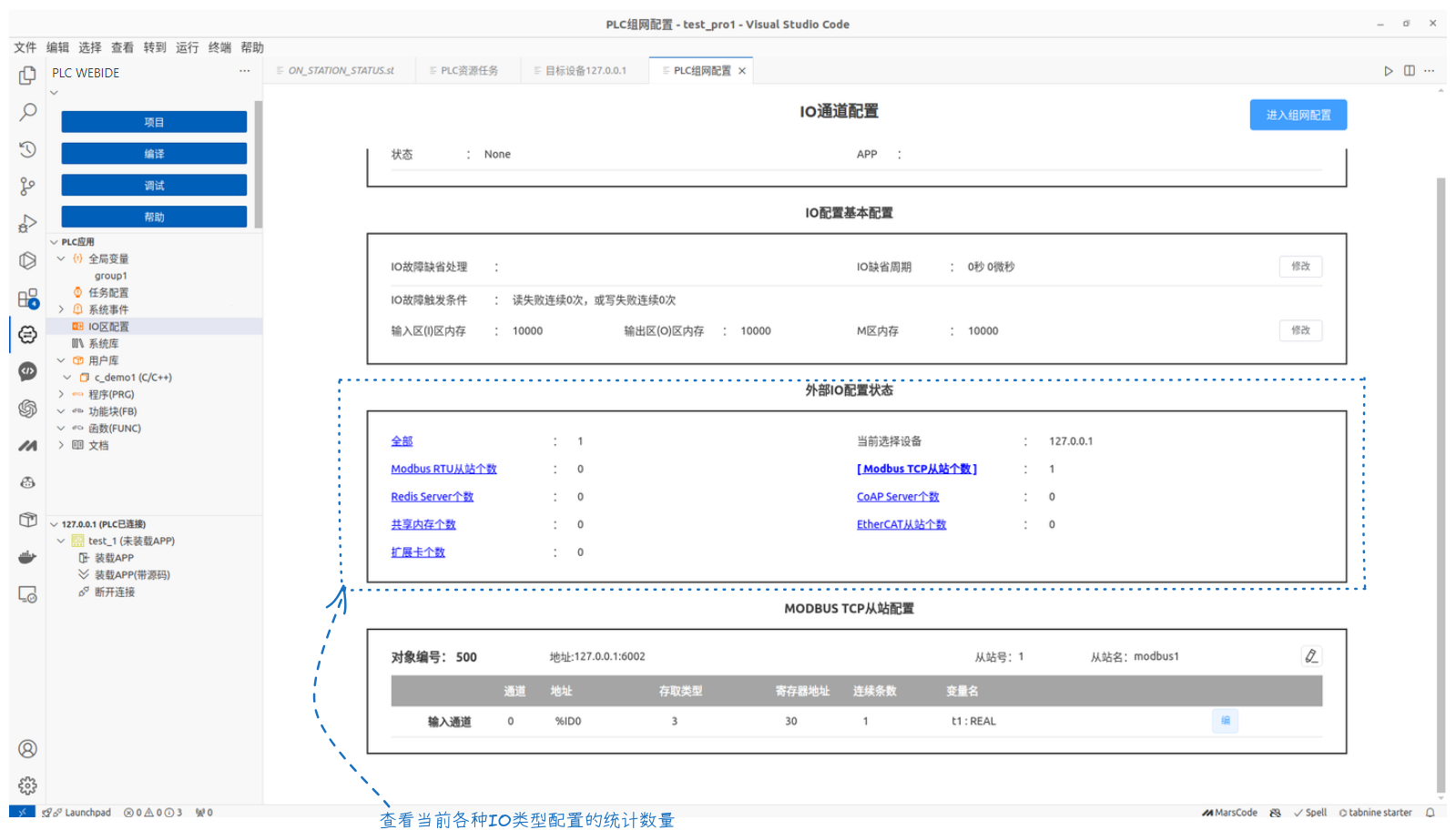

IO 配置基本配置​

img_global_vars

设置IO刷新周期​

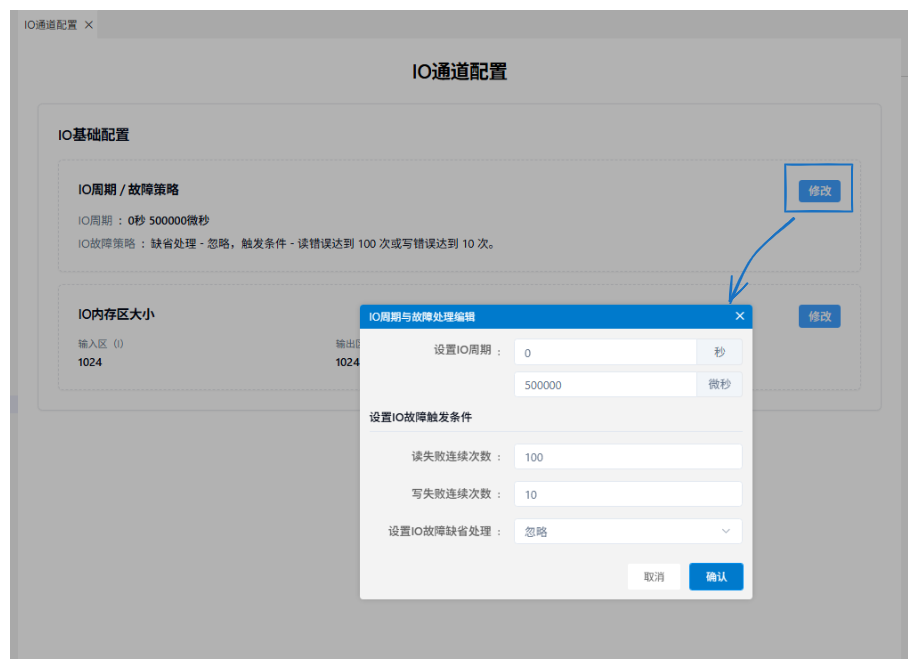

点击设置IO刷新周期的按钮“修改”，可以进入以下界面配置IO的刷新周期：

配置IO故障处理策略：设置触发IO故障处理的条件，可以是任一个IO的连续读失败次数，或者为连续写失败次数。

IO故障缺省处理说明：

  • 停机：控制APP程序将进入停止状态。即便IO故障恢复，仍然需要用户操作“启动”来重新运行APP。注意：在IO故障中导致停机时，用户无法成功操作“启动”。
  • 忽略：在IO故障条件发生后，程序继续运行
  • APP处理: 在IO故障条件发生后，系统将调用APP提供的处理函数。APP通过函数返回值来决定：1) 忽略当前IO本次故障，2) 永久忽略当前IO的故障，3) 或者进入故障停机。

设置IO内存​

点击设置IO内存的按钮“修改”，可以进入以下界面配置IO内存：

io通道从站编辑​

  1. 点击编辑按钮，进入从站通道编辑界面：
img_global_vars
  1. 点击每个通道...按钮，可进行字节码、特定IO通道上的故障配置、停止安全值
img_global_vars

IO通道属性说明：（modbus从站为例）

  • 地址：IO映射地址
  • 存取类型：modbus设备访问的操作码
  • 寄存器地址：寄存器地址
  • 条目：表示从连续的寄存器一次读取或写入数据个数。
  • 变量名：每一个modbus寄存器均需映射到一个全局变量，该变量可以从ST或者LD程序中访问。如果条目数大于1，则对应到一个数组类型的全局变量。界面上用户需要选择变量对应的数据类型。
