AT声明

关键字 AT 将项目变量分配给在变量声明的设备树中配置的控制器的特定输入、输出或内存地址

程序变量

在创建的ST文件中AT声明变量:

PROGRAM DEMO_PLC_PRG1
    VAR
        (* 内部变量定义， 例如 bFlag:BOOL := TRUE; *)
        (* 其他类别的变量声明， 请使用: VAR_INPUT | VAR_OUTPUT | VAR_EXTERNAL ... END_VAR *)
        items AT %QW10: ARRAY[1..9] OF INT;
        itemsIn AT %IW10: ARRAY[1..9] OF INT;
        itemsSINT AT %QW40: ARRAY[1..3] OF SINT;
        itemsREAL AT %QW50: ARRAY[1..3] OF REAL;
        itemsDINT AT %QW60: ARRAY[1..3] OF DINT;
        bOut AT %QX100.1: BOOL;
        bOut3 AT %QX100.3: BOOL;
        bOut2 AT %MX100.1: BOOL;
        bIn3 AT %IX100.3: BOOL;
    END_VAR
END_PROGRAM

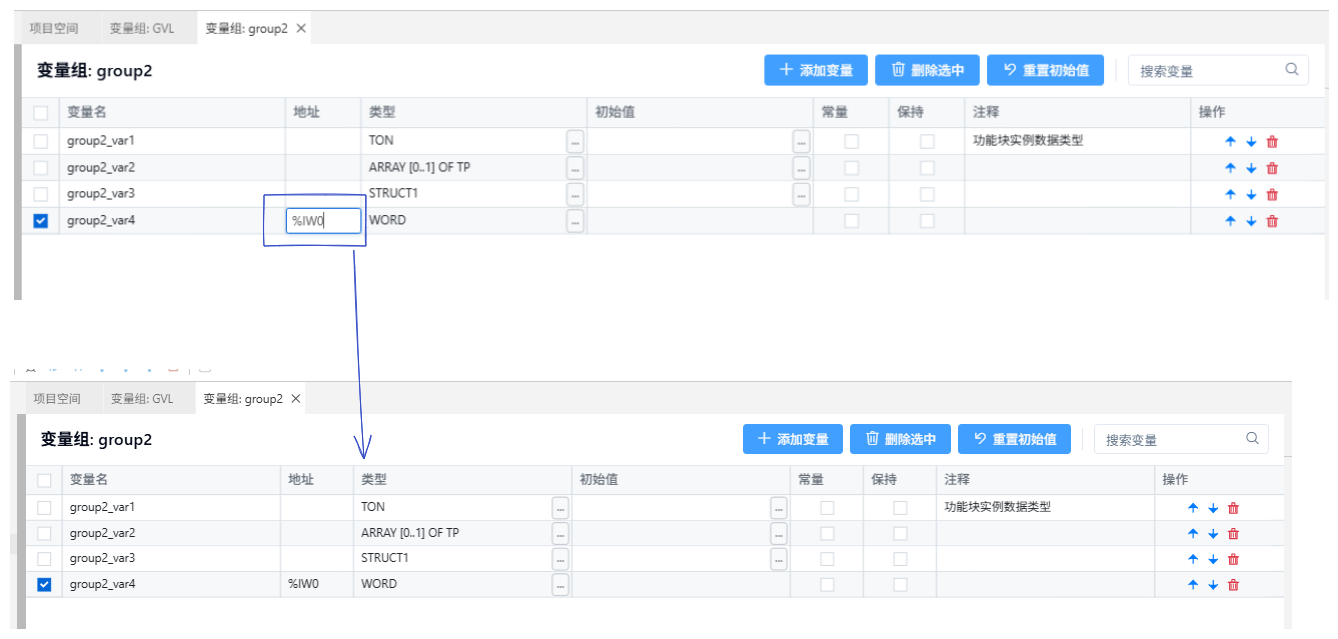

全局变量

在全局变量界面，AT声明全局变量

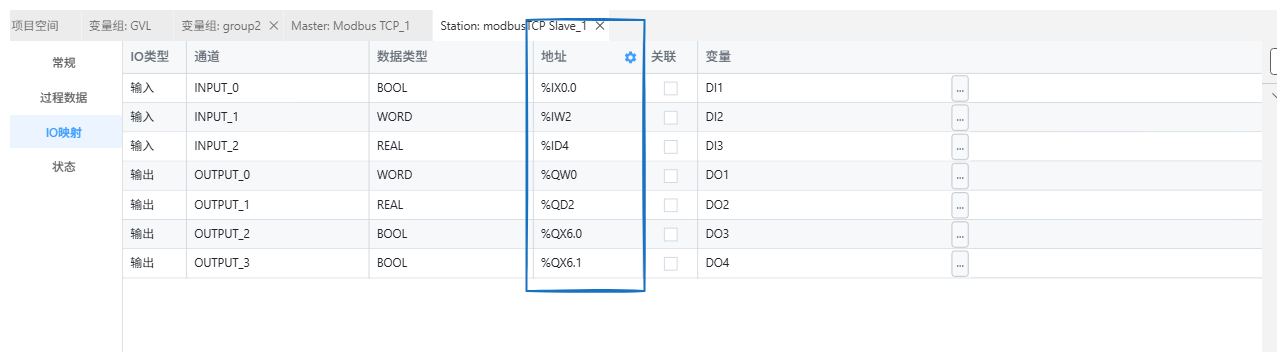

IO变量

可以将变量分配给对话框中的地址 I/O 映射在控制配置中的设备:

AT 声明可以为地址指定一个有意义的名称。只能在一处对传入或传出信号进行任何必要的更改，例如在声明中。

VAR wInput AT %IW0 : WORD; END_VAR	带有输入字地址规范的变量声明
VAR xActuator AT %QW0 : BOOL; END_VAR	布尔变量声明 注意：如果未指定单位地址，则会在内部为布尔变量分配一个字节。值的变化 xActuator 因此影响面积 QX0.0 直到 QX0.7。
VAR xSensor AT IX7.5 : BOOL; END_VAR	明确指定单位地址的布尔变量声明 访问时，仅读取输入位 7.5。
VAR xSensor AT IX* : BOOL; END_VAR	指定地址时，使用占位符代替存放位置 * 指定的。最终地址指定在变量配置中进行。

信息

将变量分配给地址时，必须考虑以下事项：

• 结构的内存布局也取决于目标系统。

• 只能对局部变量和全局变量进行 AT 声明，不能对块的输入和输出变量进行 AT 声明。

提示

除非明确指定一位地址，否则布尔变量是按字节分配的。
