读出项目

读出项目用于从已连接的 PLC 中读取项目源码到本地开发环境。若需要后续能够读出项目，应先使用 全量下装（包含程序信息） 将 APP 和程序信息一起下载到 PLC。

使用前准备​

读出项目前，请先确认：

  • 已连接到目标 PLC。
  • 当前工程已编译成功。
  • PLC 上已通过 全量下装（包含程序信息） 下载过项目。
  • 当前操作不会影响现场设备安全。

下装包含程序信息的项目​

在顶部菜单选择 在线 > 下装项目，打开下装项目窗口。选择 全量下装（包含程序信息），然后单击 确定。

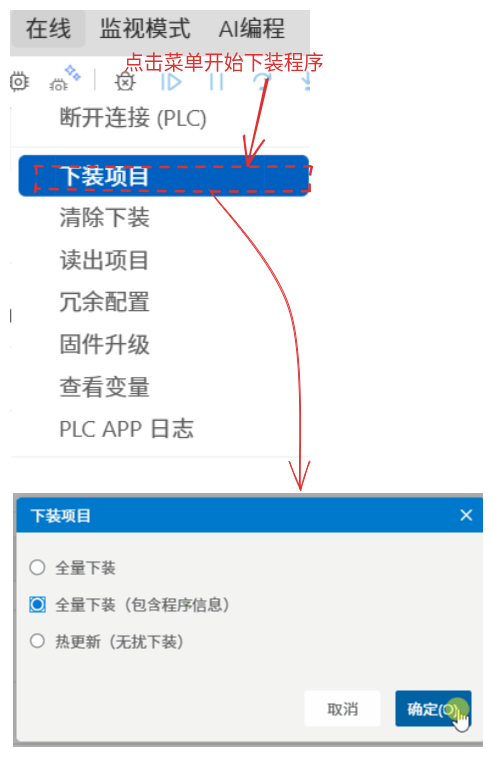

选择全量下装包含程序信息

动图中的操作流程如下：

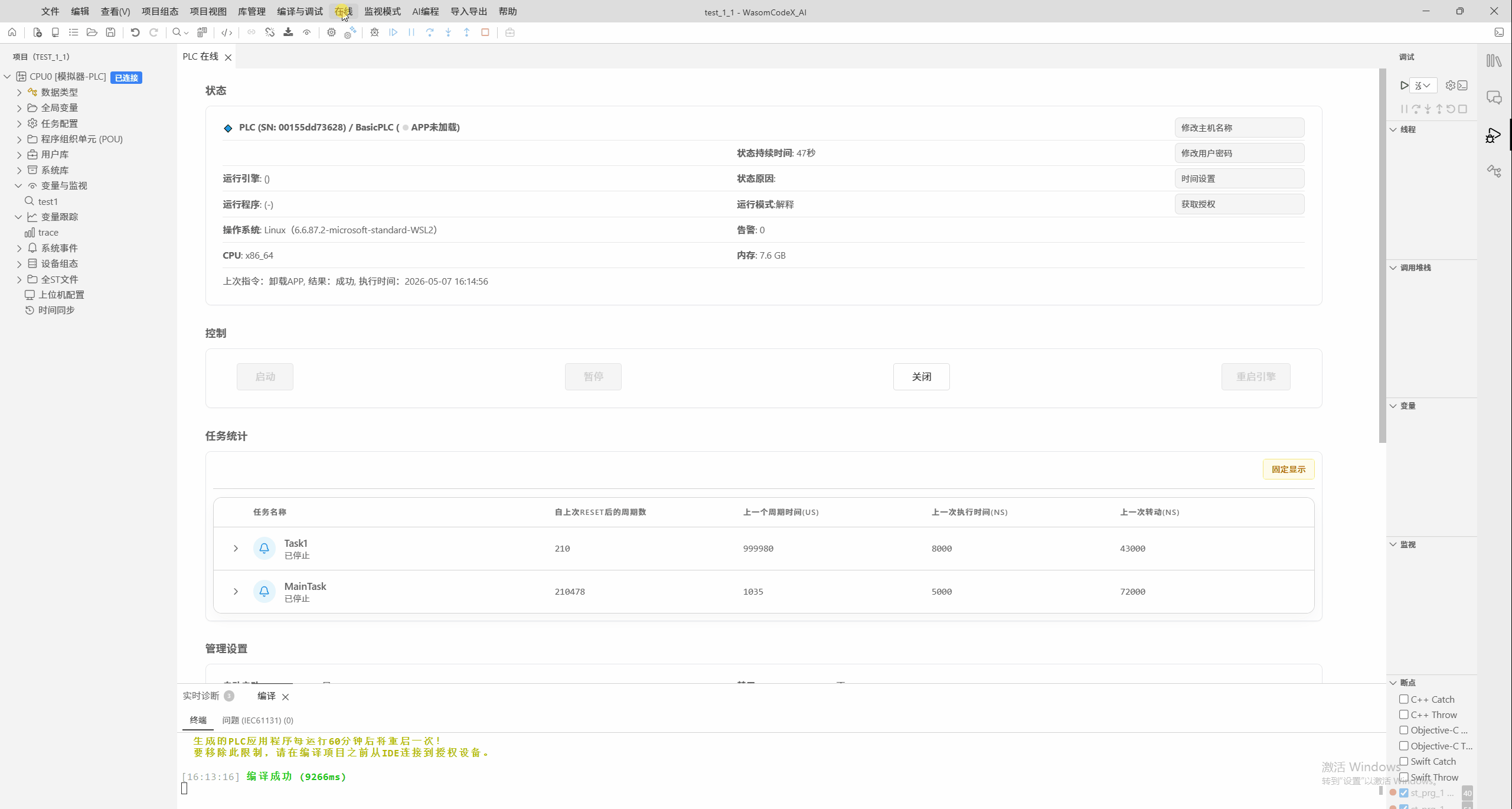

全量下装包含程序信息流程

系统会先检查并编译当前工程。编译成功后，将 APP 和程序信息下载到 PLC。下载完成后，界面顶部会显示下装成功提示。

确认下装结果​

下装完成后，进入 PLC 在线 页面确认当前 PLC 状态。

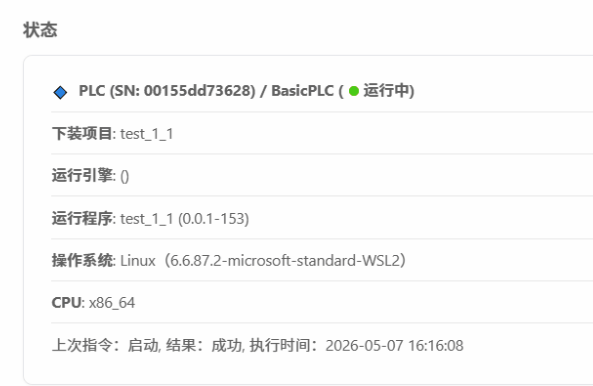

PLC 在线页面确认项目已下载

重点检查：

  • PLC 状态是否为 运行中。
  • 下载项目 是否显示当前工程名称。
  • 运行程序 是否显示当前 APP 名称和版本信息。
  • 底部日志是否显示编译成功和下装成功。

读出项目​

项目已包含程序信息下装到 PLC 后，可通过 读出项目 将 PLC 上的项目读取到本地开发环境。

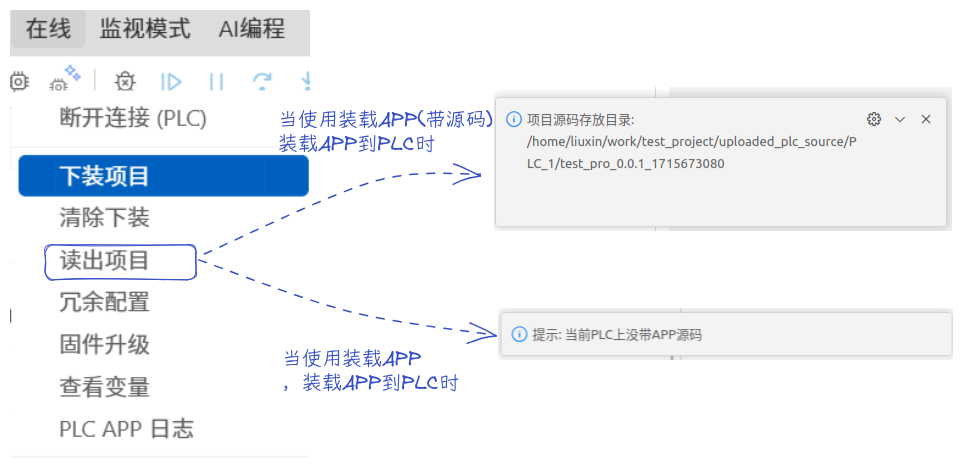

读出项目入口和结果提示

如果 PLC 中存在项目源码，系统会提示源码保存目录；如果 PLC 中没有可读出的程序信息，则会提示当前 PLC 上没有 APP 源码。遇到该提示时，需要重新选择 全量下装（包含程序信息） 下载项目后再读出。

全量下装与包含程序信息的区别​

方式下载内容是否支持后续读出项目
全量下装下载 APP 运行包不一定支持读出项目
全量下装（包含程序信息）下载 APP 运行包和程序信息支持读出项目
热更新（无扰下载）在线更新可热更新的 APP 内容不用于准备项目读出

操作流程​

连接 PLC → 在线 > 下装项目 → 选择全量下装（包含程序信息） → 确认下装成功 → 读出项目 → 选择保存位置或查看源码目录

注意事项​

重要提醒

读出项目依赖 PLC 上已保存的程序信息。若下载时未选择包含程序信息，可能无法从 PLC 读出源码。

提示

在 WasomeCodeX_AI 中连接和操作 PLC 的方法，可参考连接与操作 PLC章节。
