硬件组网配置

进入组网配置界面​

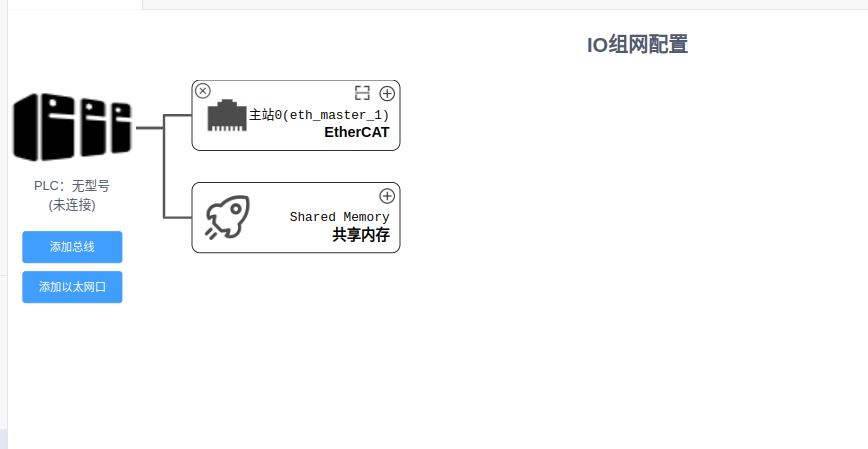

点击左侧项目面板中的“IO区配置”（如右图所示）， 进入“PLC IO组网配置”窗口。

配置总线​

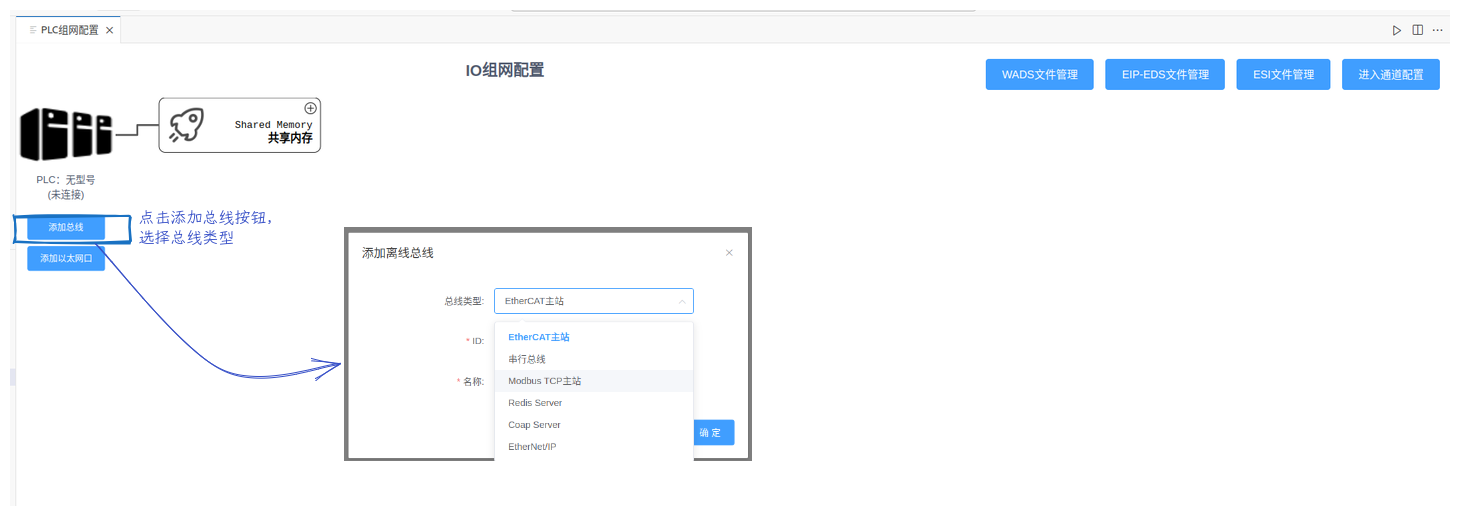

  1. 点击“添加总线”按钮，弹出总线类型对话框，可选择需要添加总线类型
config_master
  1. 选择需要添加的总线类型，点击“确定”按钮，添加完成
config_master_1

配置以太网口​

1) 添加以太网口​

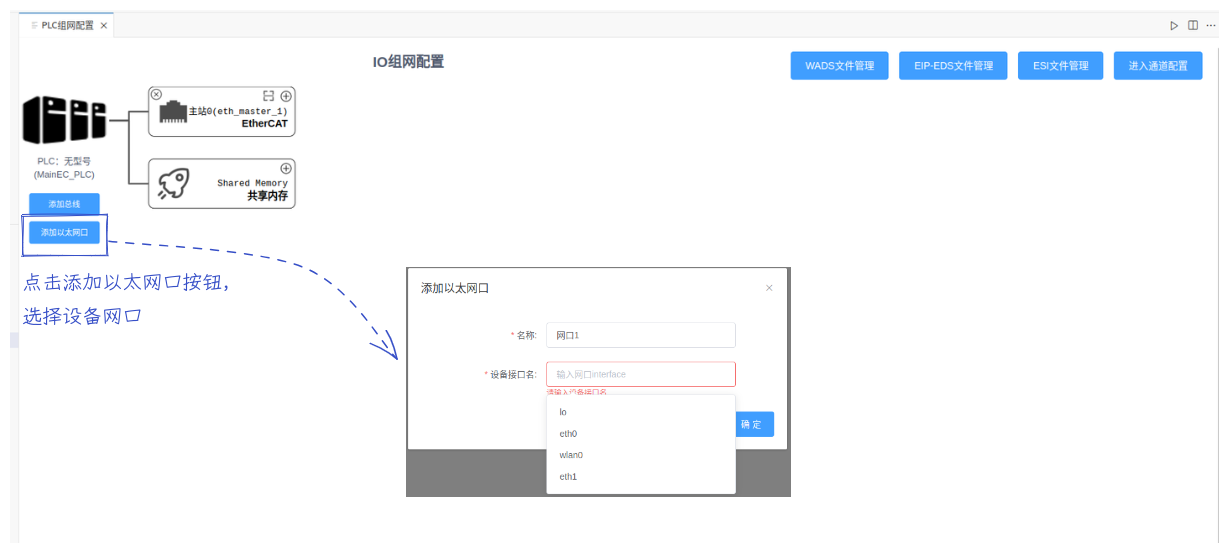

  1. 点击“添加以太网口”按钮，弹出添加以太网口对话框，可选择需要添加的以太网口
config_master_2

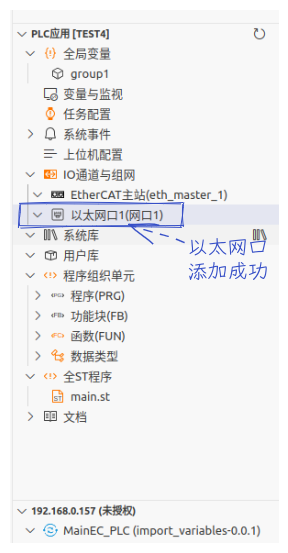

  1. 选择需要添加的以太网口，点击“确定”按钮，添加完成

2) 配置以太网口​

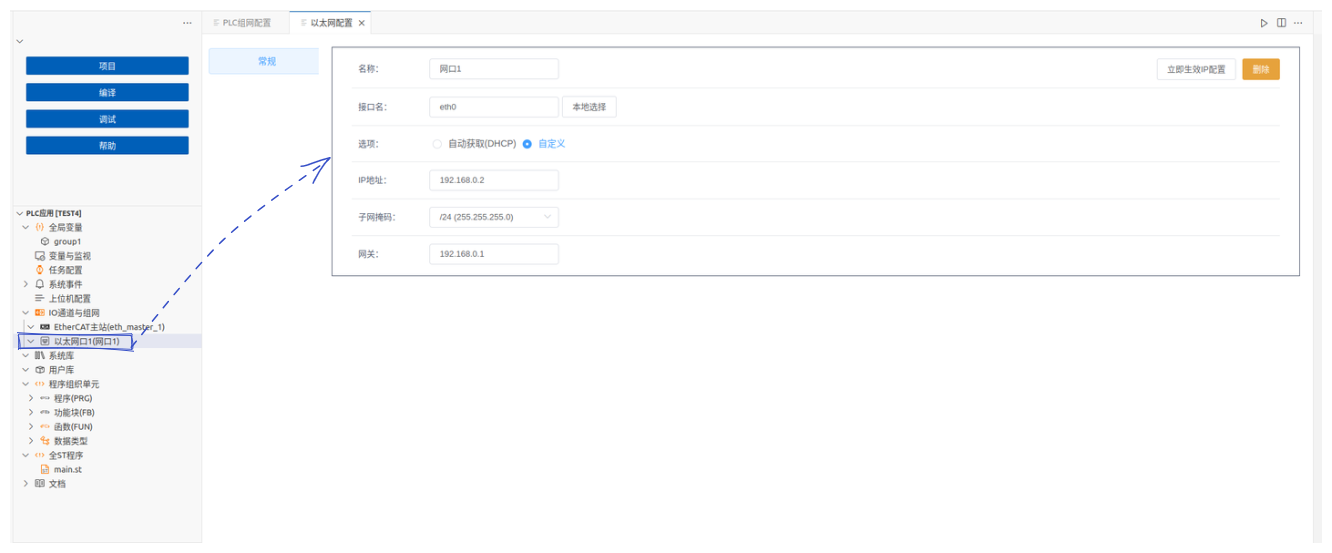

点击添加以太网口，即可以太网口编辑界面，可对以太网口进行配置

离线配置​

2) 添加设备​

  1. 点击组网图中的“+”号， 添加设备
  1. 组网图也可根据当前项目所选择的PLC型号，显示组网图，如下图所示：

在线配置​

1) 连接PLC​

与“目标设备”视图中的目标主机一个下属的PLC进行连接

提示

需要了解如何连接PLC，请参考连接与操作PLC

2）配置在线IO设备​

  1. 添加在线EtherCAT从站时，扫描在线设备进行添加
  1. 设备所配置PDO的数据对象将自动同步
img_global_vars
提示

进入从站编辑状态，用户可编辑对应的程序变量名，IO映射地址
