CFC开发

创建CFC文件

在左面项目面板中，选择POU类型（程序/功能块/函数），点击+(新建)按钮，指定程序类别为CFC类别，输入CFC文件名，创建一个新的CFC文件。

提示

创建POU过程请见程序对象单元(POU)

CFC编辑器操作

插入控件

1. 鼠标点击自动插入控件 鼠标点击CFC编辑器的头部区域中的功能菜单栏,可在画布左上角自动插入控件

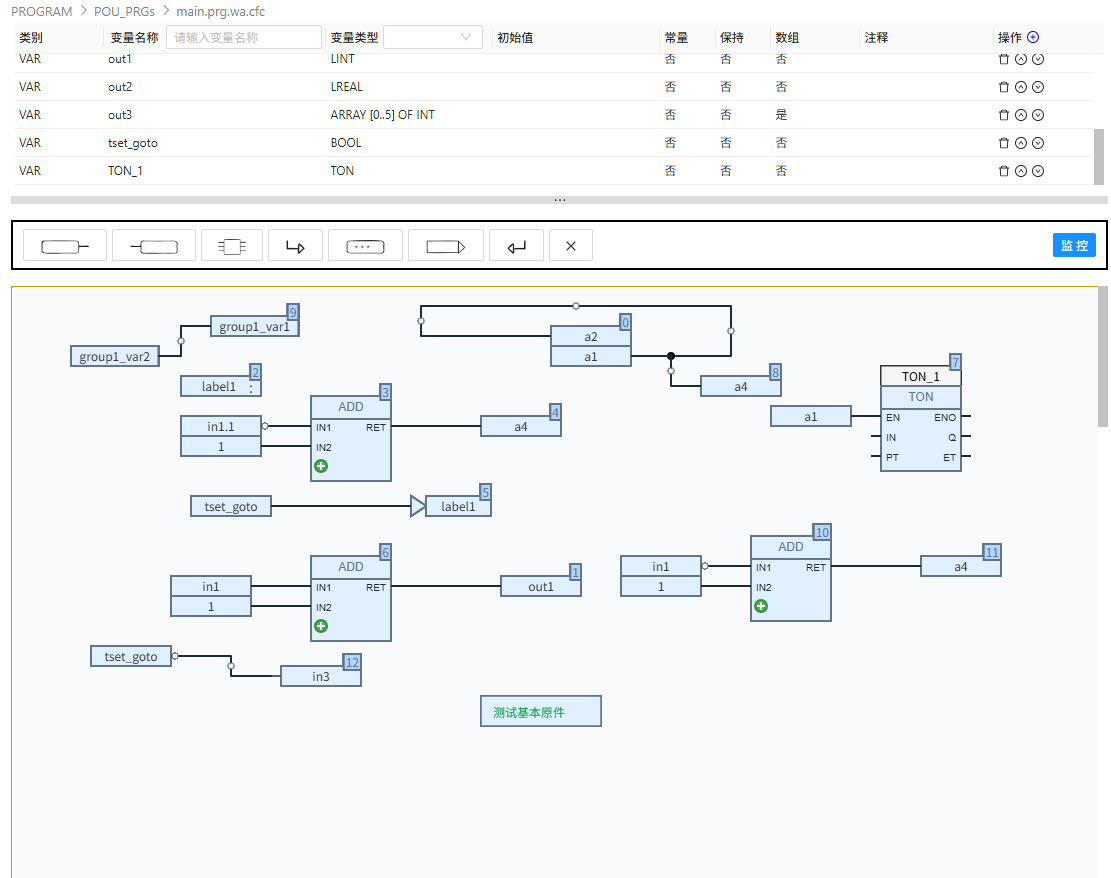

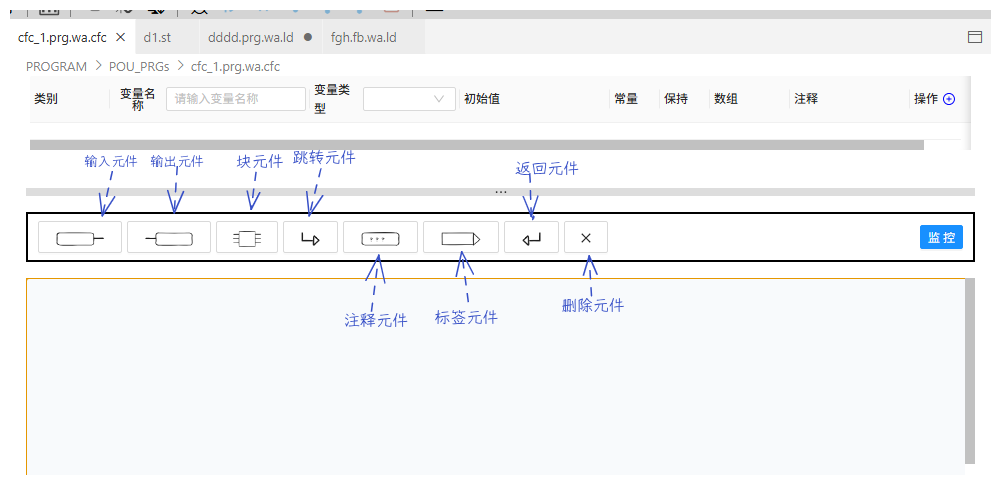

插入控件如图：

提示

1. 插入控件后，可在画布上拖动控件，调整位置。
2. 也可鼠标从编辑器头部的功能菜单选中控件，拖动到指定位置。
3. 鼠标右键CFC编辑器中的空白区域，可弹出上下文菜单，选择需要插入的控件，即可插入控件。

1. 连接控件 在CFC编辑器中，可使用鼠标点击控件输出引脚，拖动到另一个控件的输入引脚，即可连接这两个控件。

提示

1. 连接控件时，需注意连接的方向，确保连接的正确性。

定义变量

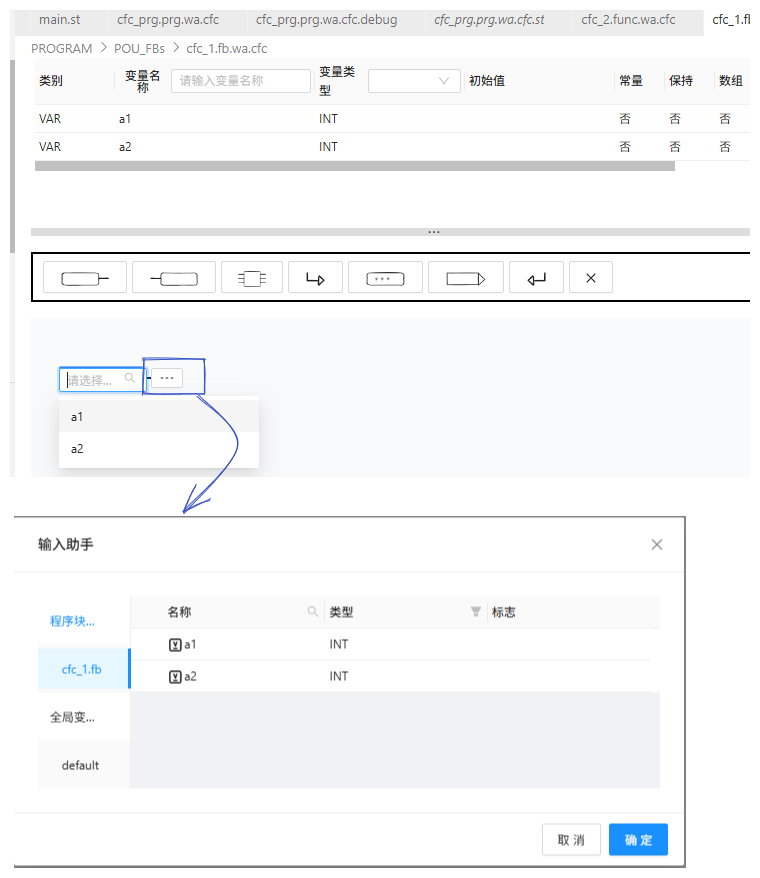

1. 点击输入/输出控件中的“？？？”,可以从下拉菜单中选择已经定义的变量，也可以点击输入框后面的“...”按钮进入输入输入助手界面选择已经定义的变量。

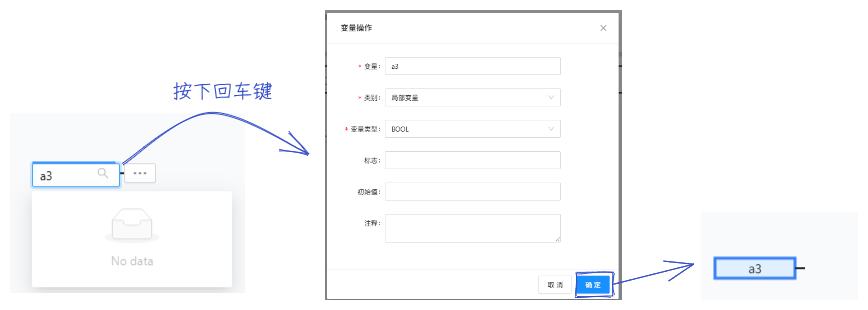

2. 可以直接创建新的变量名，如下图可直接在输入框中输入变量名“a3”，按下Enter键，在弹出的对话框中选择变量类型和数据类型，也可输出初始值。确认后，变量“a3”就会出现在输入/输出控件中，如下图所示：

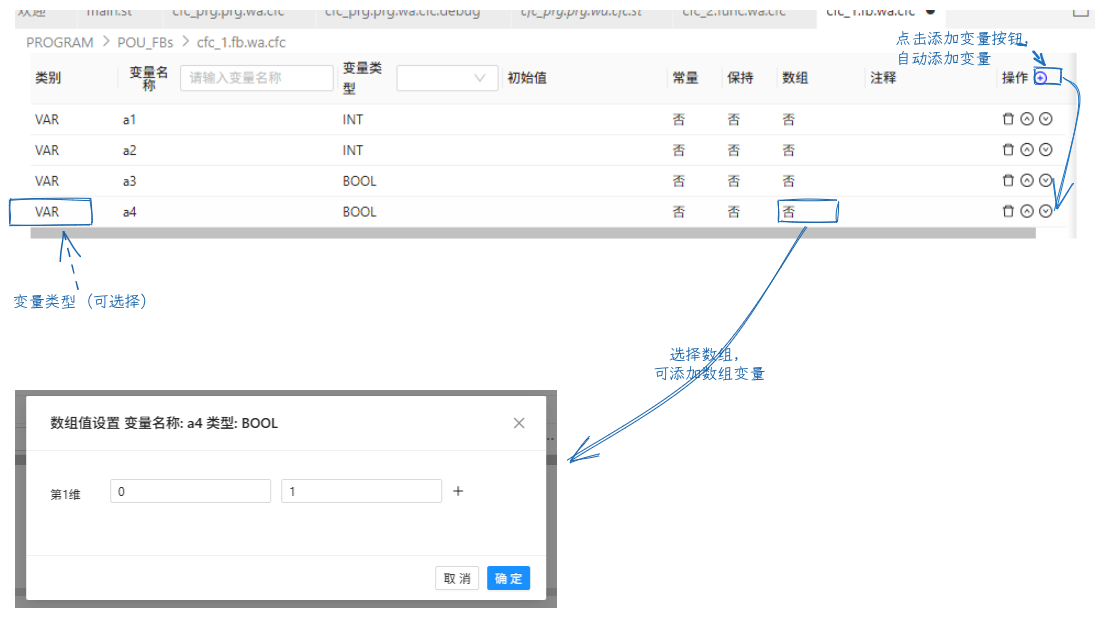

3. 在编辑器上面的变量视图中，可以查看新建的变量“a3”。也可以直接在变量视图中添加程序变量.

插入功能块/函数

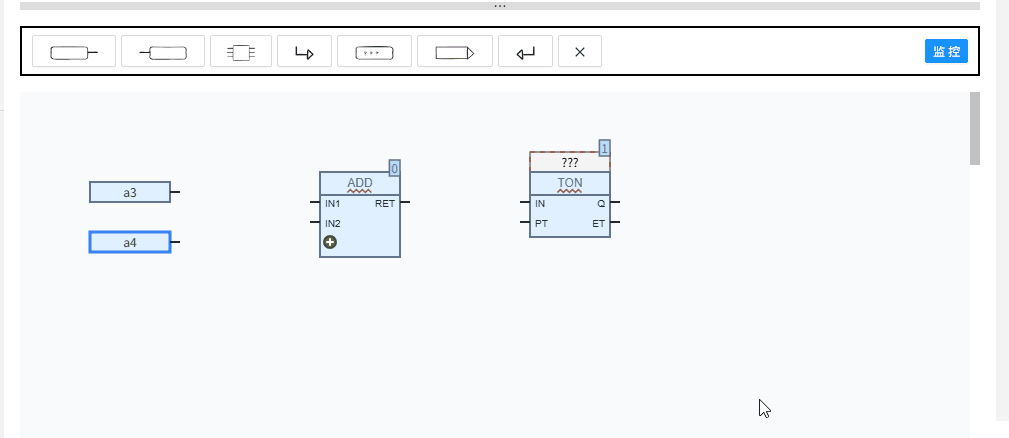

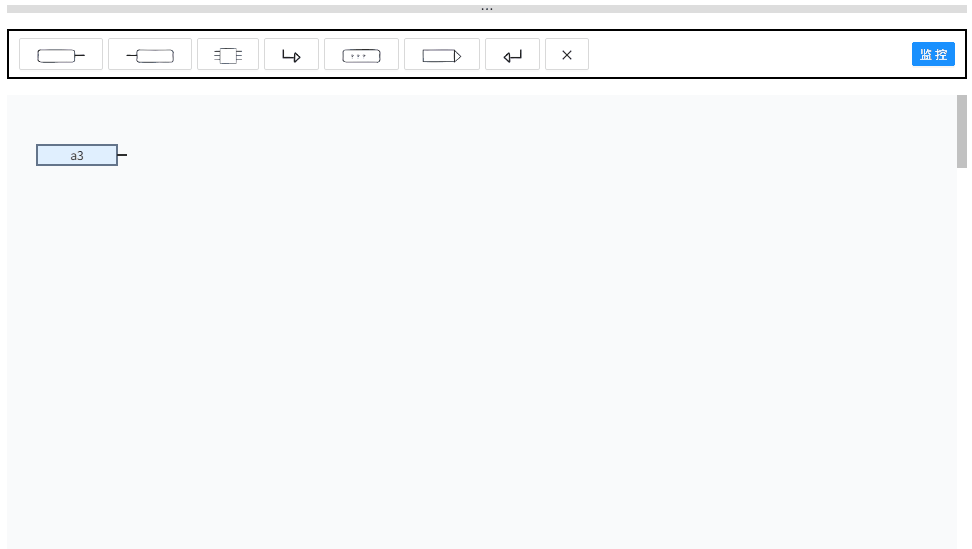

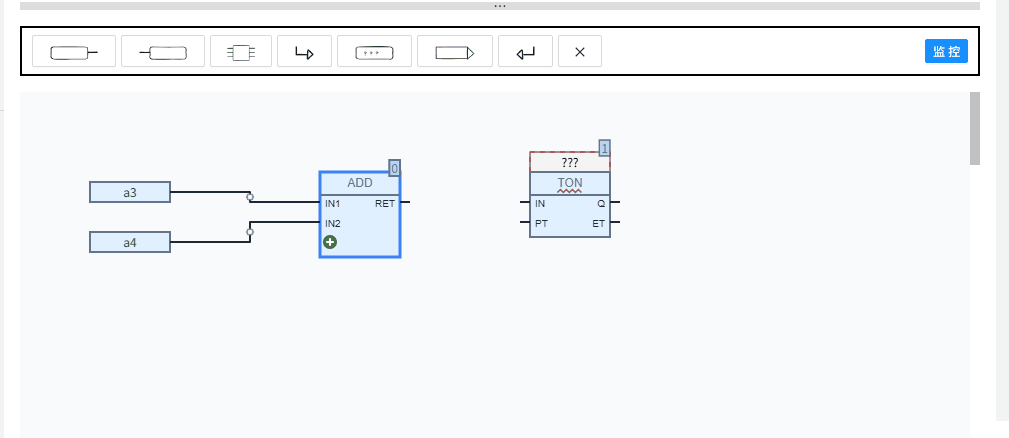

1. 鼠标点击或拖动图标到CFC编辑器中，即可插入一个功能功能块/函数.点击块上的“请选择块”，可在下拉菜单中选择已有的功能块/函数.

提示

选择功能块可以搜索功能块/函数名称

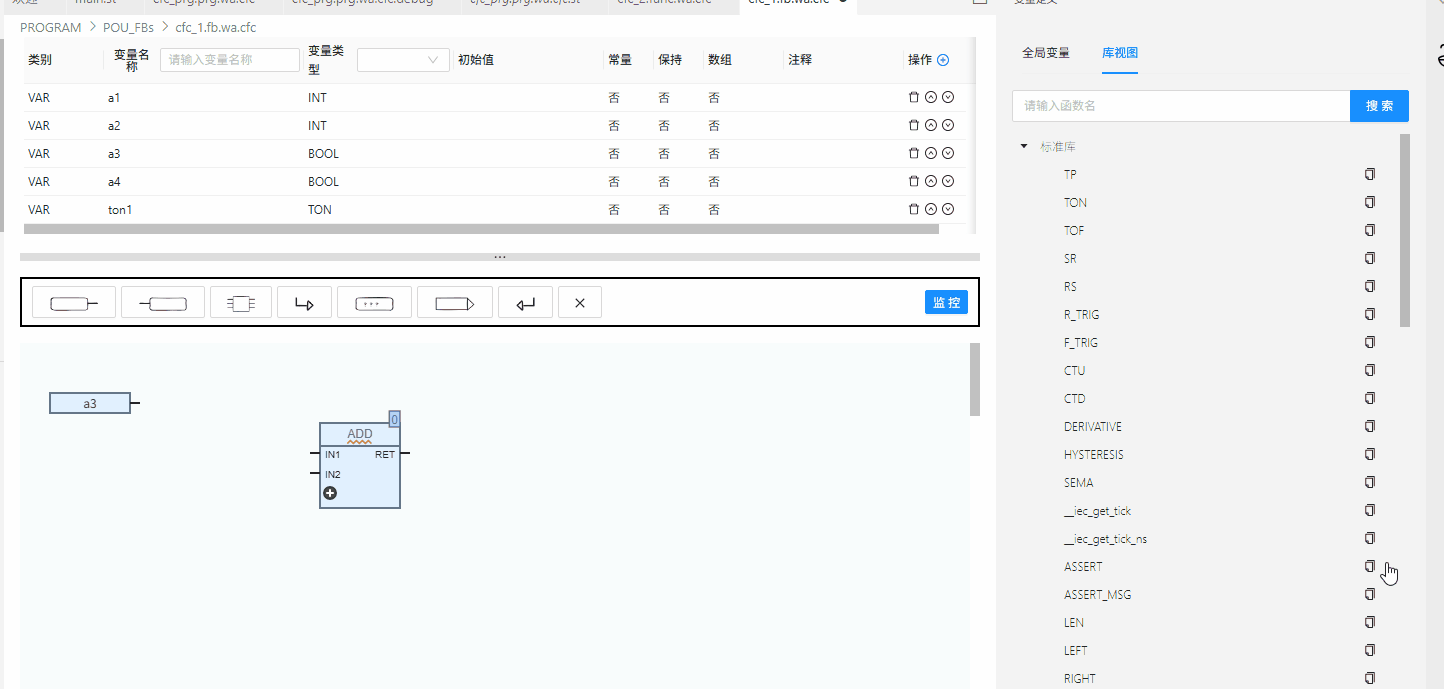

2. 在右侧库视图中，选择库视图列表中的指定功能块/函数，点击复制右键粘贴插入到CFC编辑器指定的位置（也可以在指定节点为位置鼠标右键进行粘贴）

提示

1. 插入功能块/函数后，需要将功能块/函数中的输入/输出变量连接到输入输出控件可确保功能块/函数的正常运行。
2. 鼠标双击插入的CFC编辑器中的功能块/函数名称，可修改当前的功能块/函数
3. 鼠标右键功能块/函数可更新功能块/函数
4. 支持Ctrl+C/Ctrl+V复制/粘贴功能块/函数

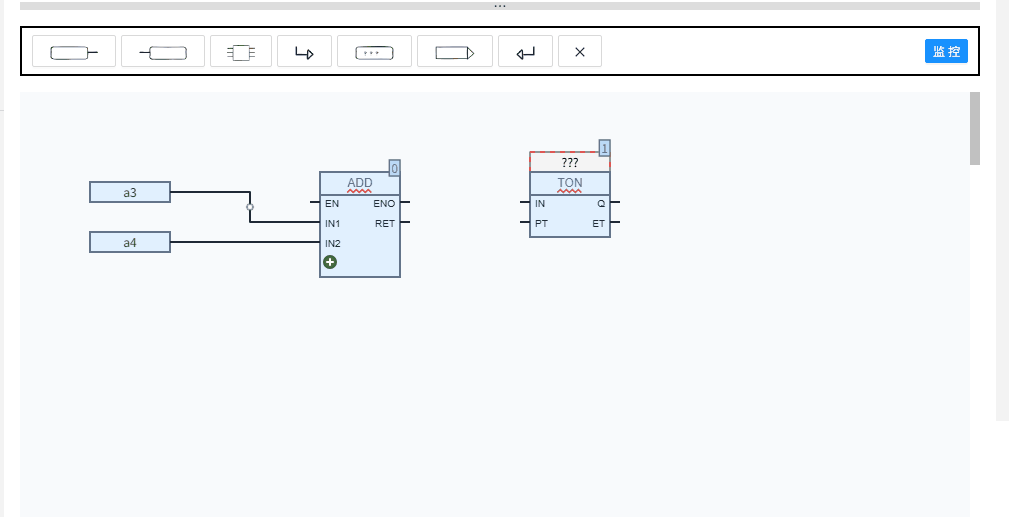

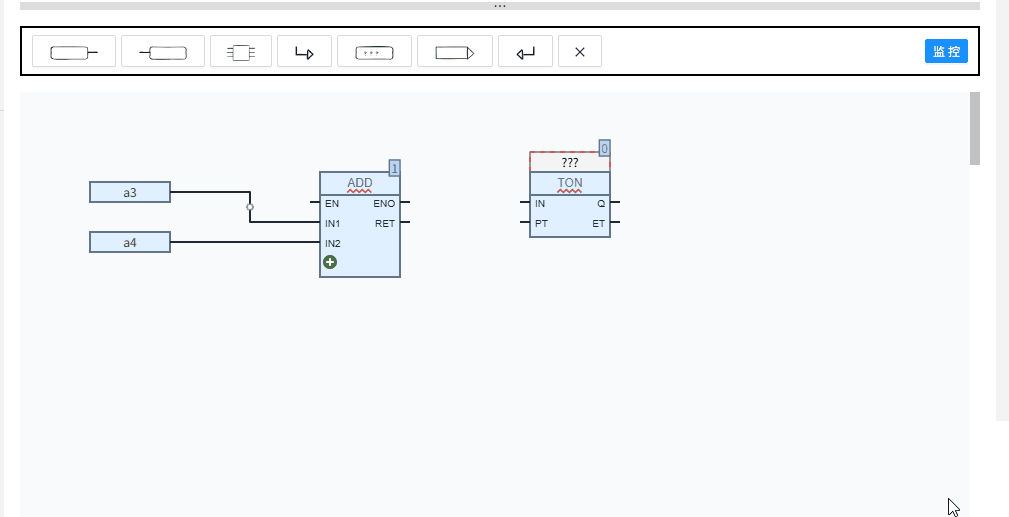

3. 鼠标右键功能块/函数添加使能输入/输出端口

提示

1. 鼠标右键功能块/函数添加使能输入/输出端口后，需要将使能输入/输出端口连接到其他功能块/函数的使能输入/输出端口，才能确保功能块/函数的正常运行。

4. 鼠标右键功能块/函数可修改执行顺序

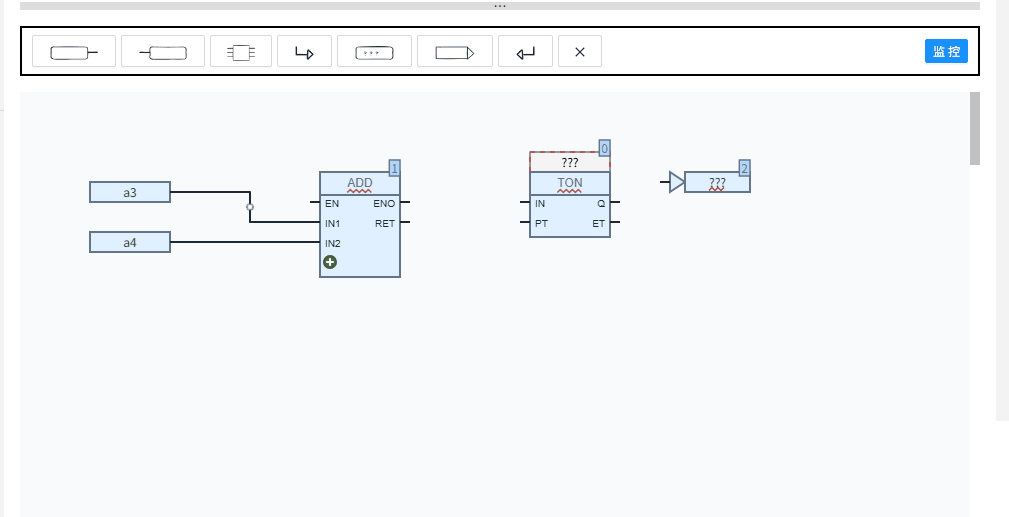

删除控件

1. 鼠标点击要删除的控件，选中后，按下Delete键/鼠标右键选择删除/选择上方的删除按钮，即可删除选中的控件。

提示

1. 删除控件时，需注意删除的控件是否被其他控件连接，确保删除操作的正确性。

CFC编辑器使用

编辑器界面

CFC编辑器提供以下功能：

功能	说明
功能块放置	从库中拖放功能块到编辑区
连线工具	连接功能块的输入输出
属性编辑	设置功能块参数和属性
复制/粘贴	复制和粘贴功能块
删除功能	删除选中的功能块或连线

基本操作

1. 添加功能块：从左侧功能块库中选择功能块，拖放到编辑区
2. 连接功能块：点击输出端口，拖动到目标输入端口
3. 编辑属性：双击功能块打开属性编辑器
4. 删除元素：选中功能块或连线，按Delete键删除
