使用CFC语言开发用户库
CFC用户库是使用功能块图(Continuous Function Chart，简称CFC)语言开发的用户自定义功能模块集合。CFC是IEC 61131-3标准中定义的一种图形化编程语言，采用流程图方式连接功能块，适合实现复杂的控制算法和数据处理逻辑。
CFC用户库的特点
- 图形化编程：使用功能块连接方式，直观展示数据流
- 模块化设计：支持功能块的嵌套和复用
- 数据流清晰：便于理解复杂系统的信号流向
- 代码复用：可以在多个项目中重复使用
- 易于扩展：支持自定义功能块的创建和使用

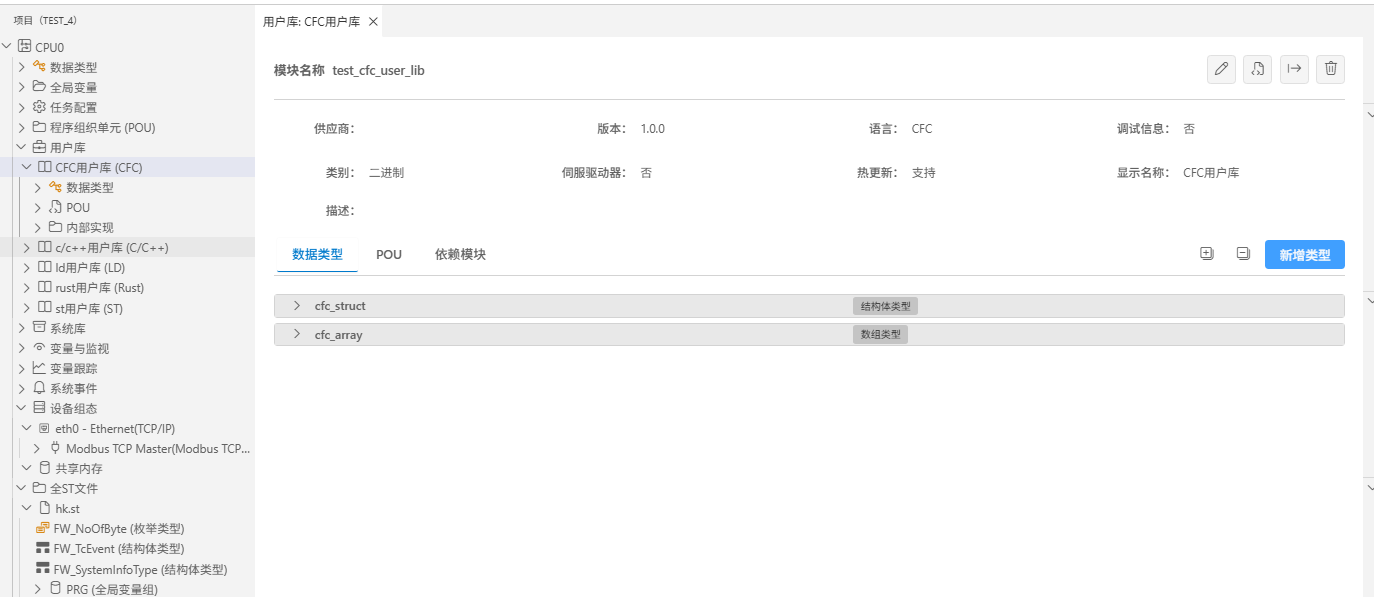

创建CFC用户库
操作步骤
- 创建开发语言为CFC的用户库
提示
创建用户库的详细步骤请参考创建用户库界面

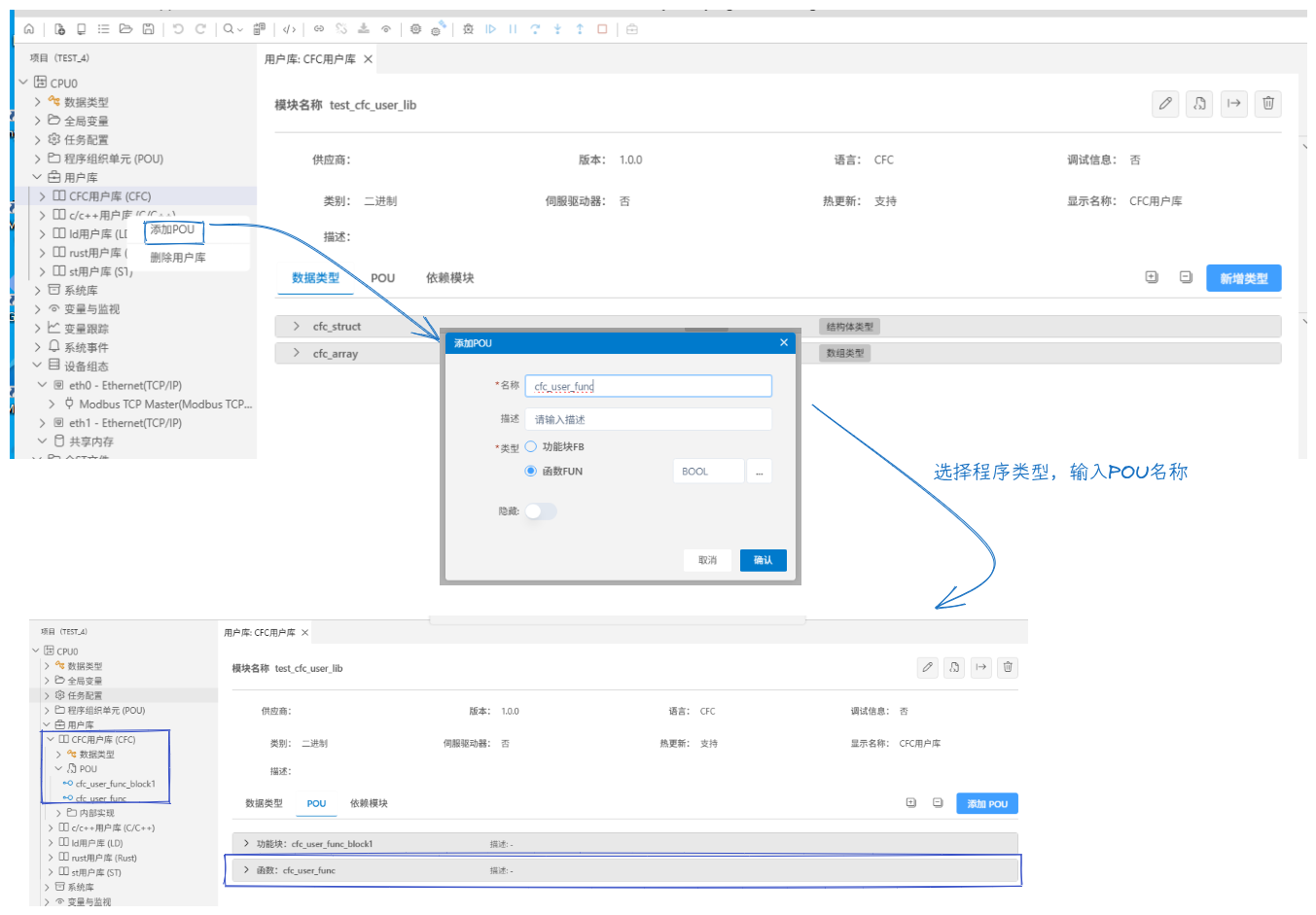

新建POU
操作步骤
- 右键点击创建的用户库节点，选择添加POU
- 选择POU类型，输入功能块名称，点击确认按钮，创建CFC功能块文件

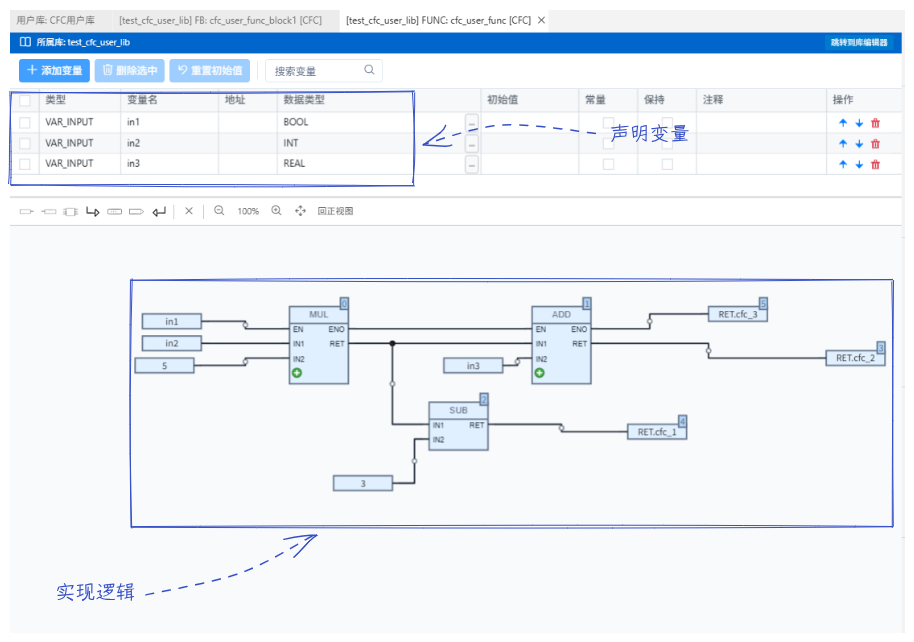

编辑CFC POU
变量声明
在POU中，需要声明以下类型的变量：
- VAR_INPUT：输入变量
- VAR_OUTPUT：输出变量
- VAR_IN_OUT：输入/输出变量
- VAR：内部变量
实现逻辑
使用CFC编辑器的图形化界面实现控制逻辑：
- 添加输入输出变量
- 从库中拖放功能块到编辑区
- 连接功能块的输入输出端口
- 设置功能块参数
- 组织功能块布局
删除CFC功能块
操作步骤
- 在项目树中选择要删除的CFC功能块
- 右键点击，选择删除
- 在确认对话框中点击确定
注意
删除功能块后，相关的引用将失效，请确保没有其他代码依赖该功能块。
CFC编程规范
命名规范
| 类型 | 命名规则 | 示例 |
|---|---|---|
| 功能块 | 首字母大写，驼峰命名 | PIDController |
| 变量 | 小写开头，驼峰命名 | inputValue |
| 常量 | 全大写，下划线分隔 | MAX_VALUE |
程序结构
CFC功能块
├── 变量声明区
│ ├── VAR_INPUT
│ ├── VAR_OUTPUT
│ ├── VAR_IN_OUT
│ └── VAR
└── 功能块图区
├── 输入端口
├── 功能块连接
└── 输出端口
布局规范
- 功能块从左到右排列
- 信号流向清晰
- 使用网格对齐
- 添加必要的注释
注意事项
注意
- 语法规范：严格遵循IEC 61131-3标准语法
- 变量声明：所有变量必须先声明后使用
- 连接正确性：确保功能块连接正确无误
- 避免循环依赖：注意功能块之间的依赖关系
- 注释说明：为复杂逻辑添加注释
提示
- 使用网格对齐保持图形整齐
- 按功能分组组织功能块
- 添加必要的注释说明
- 定期测试和验证功能
- 使用颜色区分不同类型的功能块
通过以上内容，您可以在WasomeCodeX_AI中使用CFC语言开发用户库。
