使用LD语言开发用户库

LD用户库是使用梯形图(Ladder Diagram，简称LD)语言开发的用户自定义功能模块集合。梯形图是IEC 61131-3标准中定义的图形化编程语言，类似于传统的继电器控制电路。

LD用户库的特点​

  • 图形化编程：使用直观的梯形图符号，易于理解
  • 继电器逻辑：适合实现传统继电器控制逻辑
  • 直观易懂：电气工程师容易上手
  • 代码复用：可以在多个项目中重复使用

创建LD用户库​

操作步骤​

  1. 创建开发语言为LD的用户库

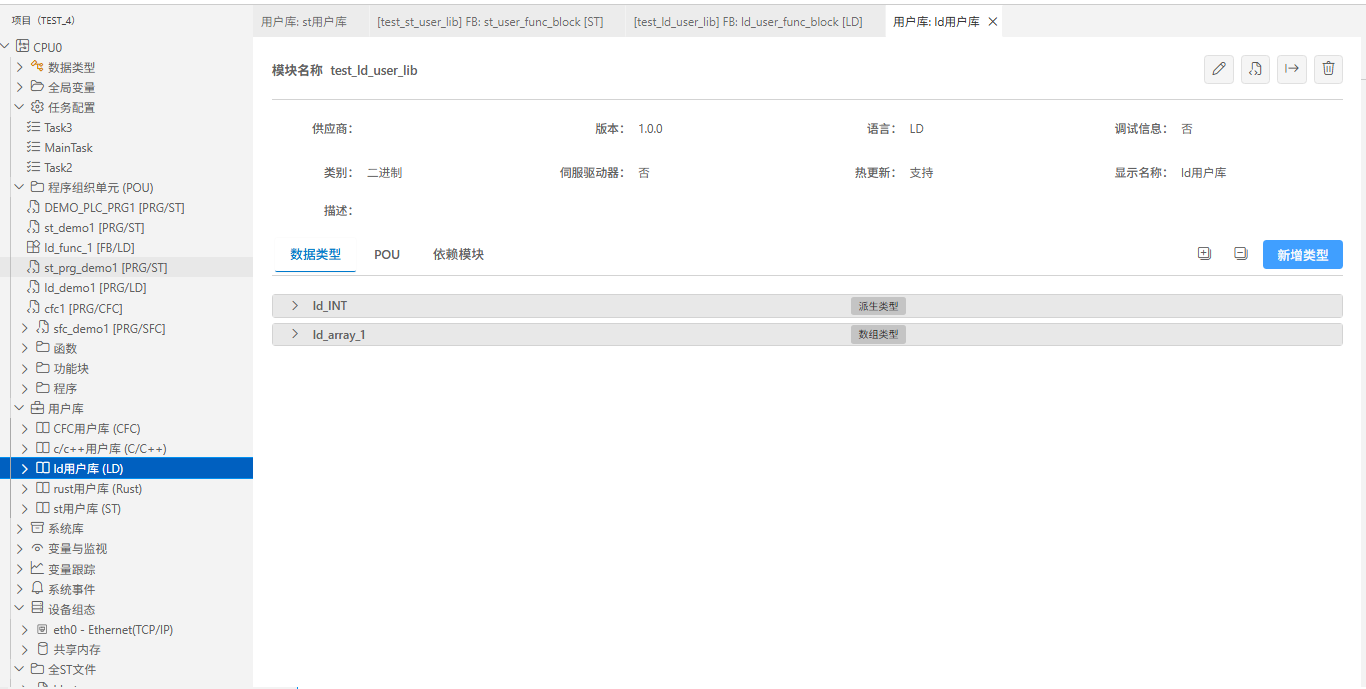

创建LD用户库
提示

创建用户库的详细步骤请参考创建用户库界面

新建POU功能块​

操作步骤​

  1. 右键点击创建的用户库节点，选择添加POU
  2. 选择POU类型，输入功能块名称，点击确认按钮，创建LD功能块文件

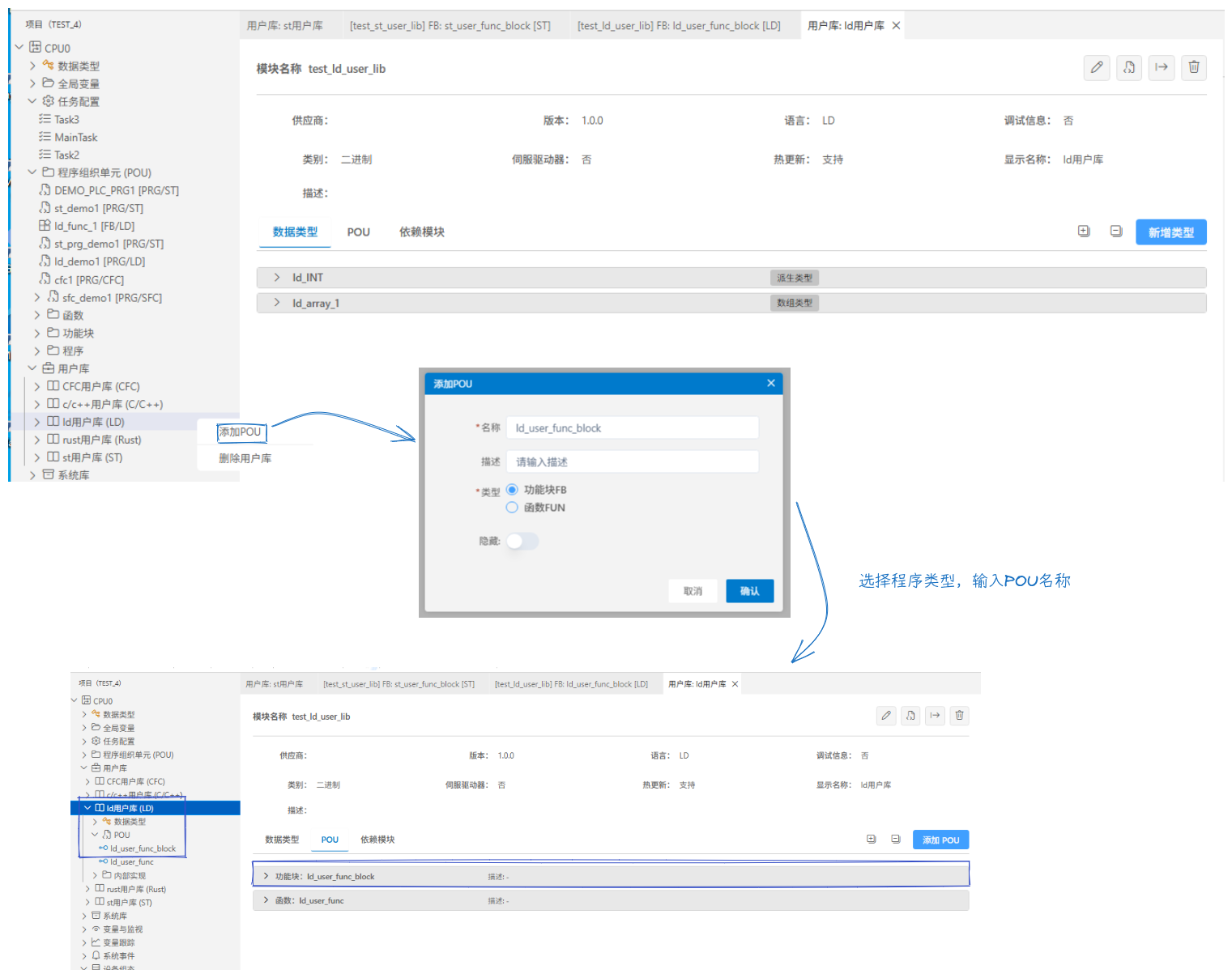

创建LD功能块
提示

LD编辑器的详细使用方法请参考梯形图开发

编辑LD功能块​

变量声明​

在LD功能块中，需要声明以下类型的变量：

  • VAR_INPUT：输入变量
  • VAR_OUTPUT：输出变量
  • VAR_IN_OUT：输入输出变量
  • VAR：内部变量

实现逻辑​

使用LD编辑器的图形化界面实现控制逻辑：

  1. 添加输入触点
  2. 添加输出线圈
  3. 连接逻辑线路
  4. 添加定时器、计数器等功能块

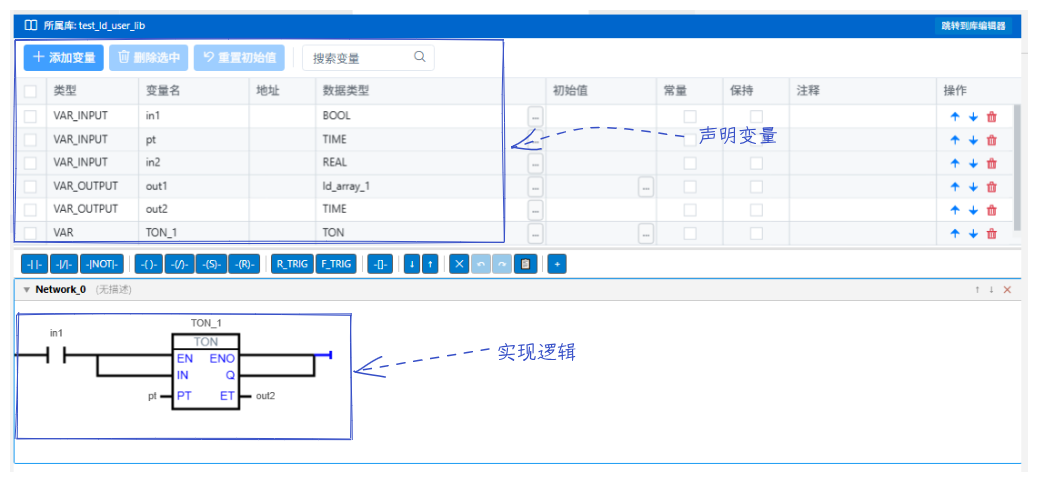

编辑LD功能块

删除LD功能块​

操作步骤​

  1. 在项目树中选择要删除的LD功能块
  2. 右键点击，选择删除
  3. 在确认对话框中点击确定
注意

删除功能块后，相关的引用将失效，请确保没有其他代码依赖该功能块。

LD编程规范​

命名规范​

类型命名规则示例
功能块首字母大写，驼峰命名MotorControl
变量小写开头，驼峰命名startButton
常量全大写，下划线分隔MAX_COUNT

程序结构​

LD POU
├── 变量声明区
│   ├── VAR_INPUT
│   ├── VAR_OUTPUT
│   ├── VAR_IN_OUT
│   └── VAR
└── 梯形图逻辑区
    ├── 梯级1
    ├── 梯级2
    └── 梯级3

注意事项​

注意
  1. 语法规范：严格遵循IEC 61131-3标准语法
  2. 变量声明：所有变量必须先声明后使用
  3. 逻辑正确性：确保梯形图逻辑符合控制需求
  4. 避免死循环：注意逻辑回路的设计
  5. 注释说明：为复杂逻辑添加注释
提示
  • 使用网格对齐保持图形整齐
  • 按功能分组组织梯级
  • 添加必要的注释说明
  • 定期测试和验证功能

通过以上内容，您可以在WasomeCodeX_AI中使用LD语言开发用户库。
