使用ST语言开发用户库

ST用户库是使用结构化文本(ST)语言开发的用户自定义功能模块集合，包含功能块(FUNCTION_BLOCK)和函数(FUNCTION)等POU（程序组织单元）。

ST用户库的特点​

  • 文本化编程：使用IEC 61131-3标准的ST语言
  • 高灵活性：适合实现复杂的算法和逻辑
  • 易于维护：结构化的代码便于阅读和修改
  • 代码复用：可以在多个项目中重复使用

创建ST用户库​

操作步骤​

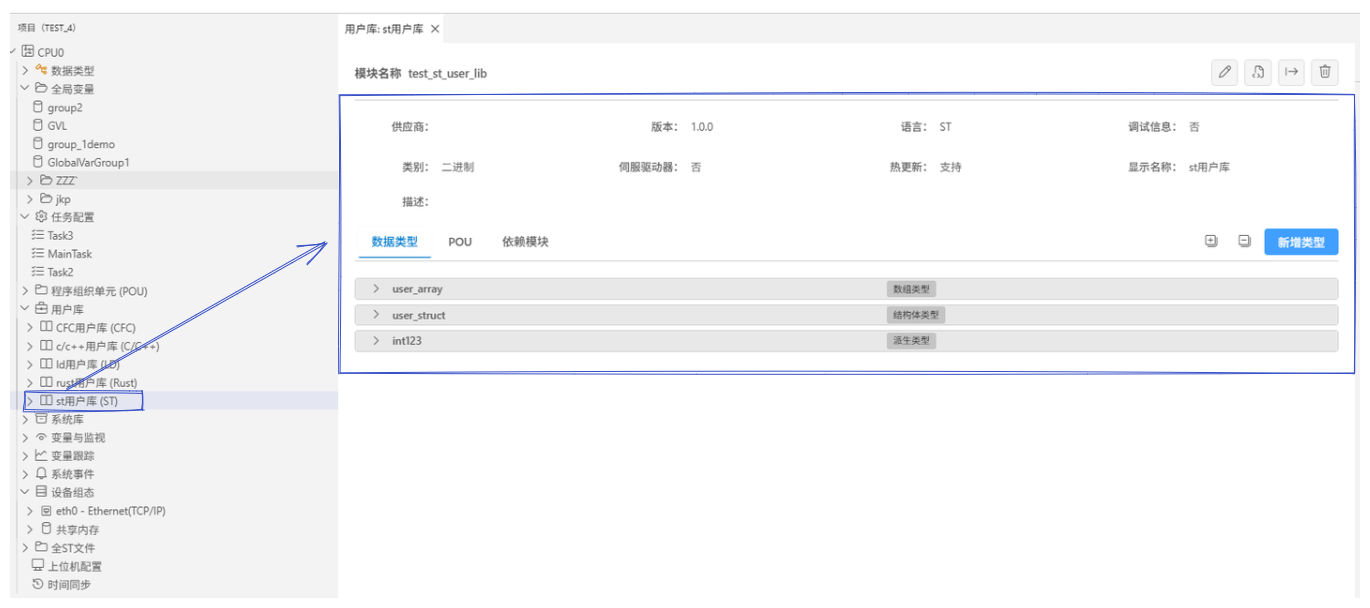

  1. 创建开发语言为ST的用户库
  2. 点击模块名称，进入"模块设置"界面
模块创建

添加ST文件​

创建POU​

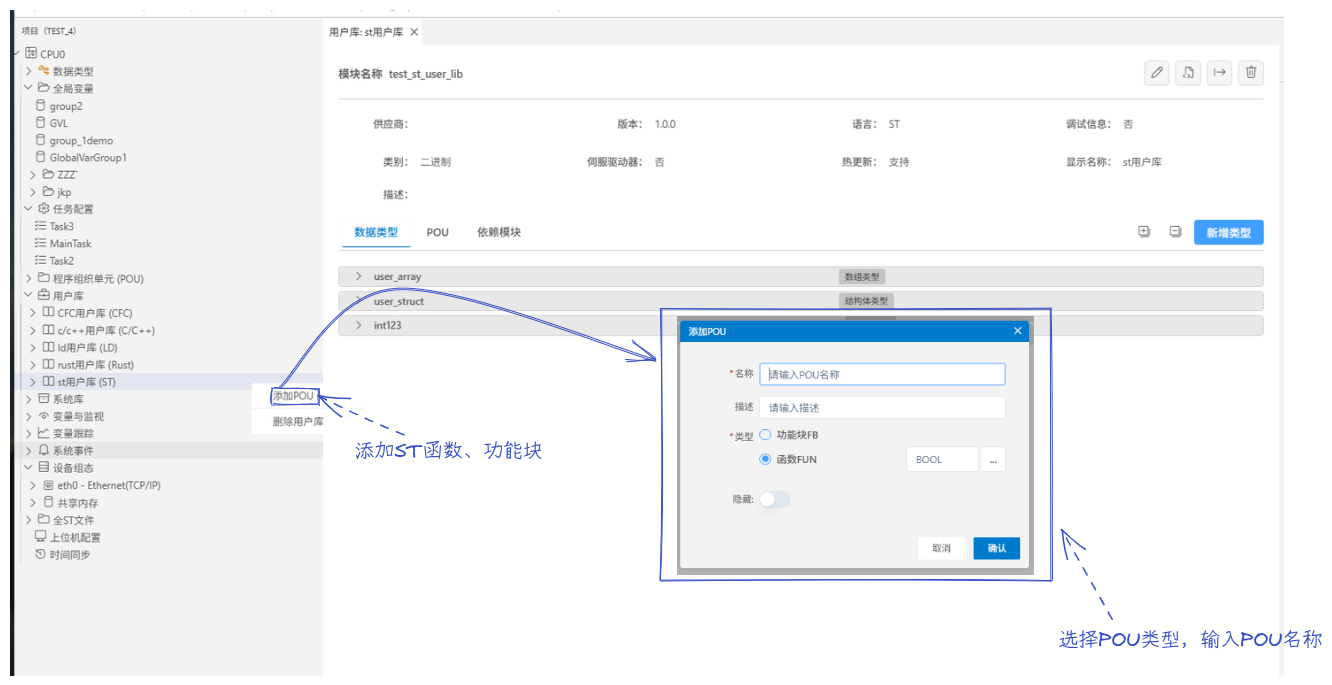

  1. 在创建的用户库节点上鼠标右键点击，选择添加POU，弹出ST程序文件类型选择：
添加POU菜单

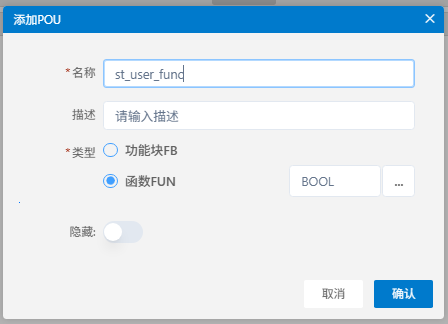

  1. 选择创建的POU类型（ST功能块或ST函数），输入POU名称：
创建POU

编辑POU​

  1. 点击确定，ST功能块(函数)文件创建成功，并打开ST文件编辑界面，在编辑界面实现POU功能逻辑：
ST编辑界面

查看POU信息​

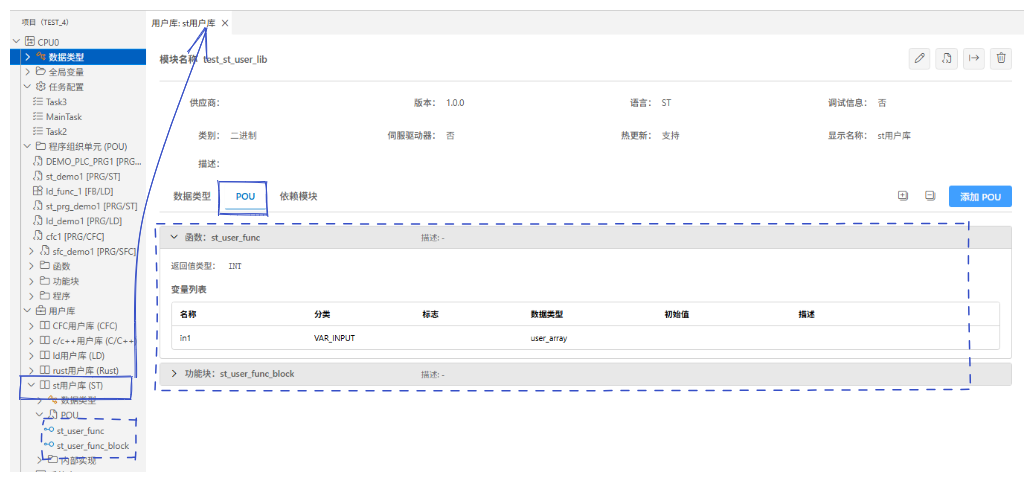

  1. 点击ST文件编辑界面中的"POU"按钮，可以查看定义的POU功能块(函数)对应的POU描述信息：
POU列表

POU类型说明​

ST函数 (FUNCTION)​

函数是无状态的程序单元，接收输入参数并返回一个值。

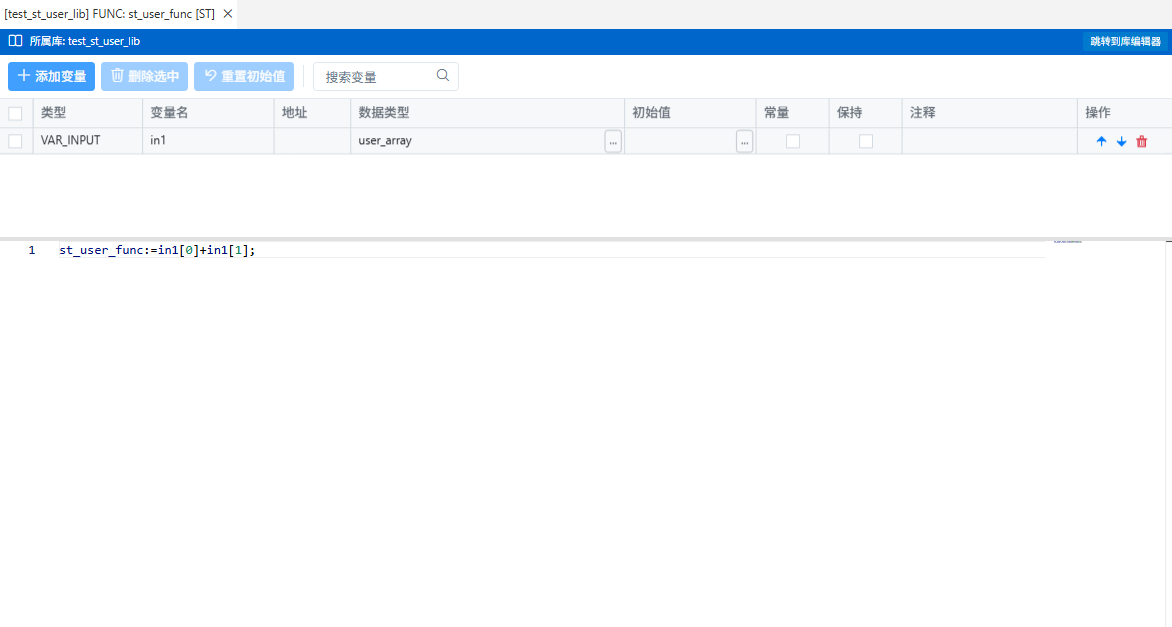

函数示例：

ST编辑界面

ST功能块 (FUNCTION_BLOCK)​

功能块是有状态的程序单元，可以维护内部状态，有输入和输出参数。

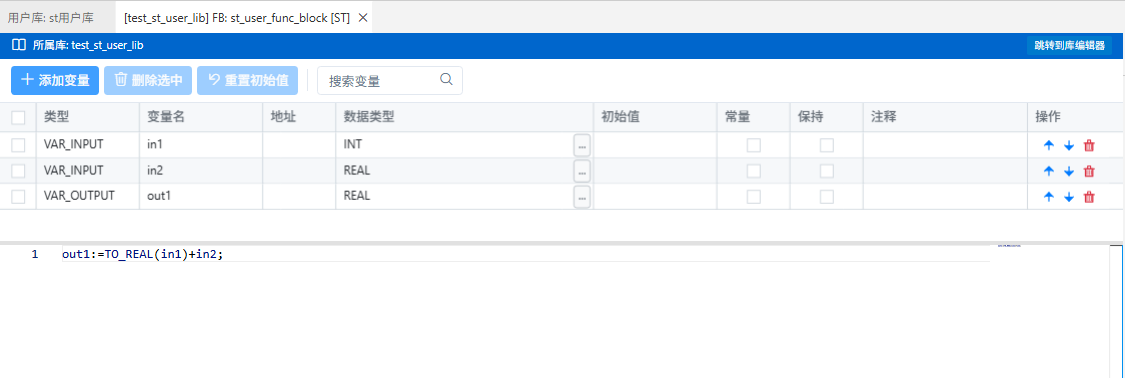

功能块示例：

ST编辑界面

删除功能块/函数​

操作步骤​

  1. 在项目树中选择要删除的POU
  2. 右键点击，选择删除POU
  3. 在确认对话框中点击确定，即可删除POU
注意

删除POU后，相关的引用将失效，请确保没有其他代码依赖该POU。

重命名POU​

  1. 在项目树中选择要重命名的POU
  2. 右键点击，选择重命名POU
  3. 输入新的POU名称，点击确定
提示

重命名POU时，相关的引用也会被更新，确保在代码中使用新的名称。

POU编程规范​

命名规范​

类型命名规则示例
函数首字母大写，驼峰命名CalculateValue
功能块首字母大写，驼峰命名MotorController
变量小写开头，驼峰命名currentValue
常量全大写，下划线分隔MAX_LIMIT

代码结构​

FUNCTION_BLOCK ExampleFB
    (* 输入变量 *)
    VAR_INPUT
        input1: INT;
        input2: BOOL;
    END_VAR

    (* 输出变量 *)
    VAR_OUTPUT
        output1: REAL;
        output2: BOOL;
    END_VAR

    (* 内部变量 *)
    VAR
        temp: INT;
        status: BOOL;
    END_VAR

    (* 程序逻辑 *)
    (* ... *)
END_FUNCTION_BLOCK

注意事项​

注意
  1. 语法规范：严格遵循IEC 61131-3标准语法
  2. 变量声明：所有变量必须先声明后使用
  3. 数据类型匹配：确保赋值操作的数据类型一致
  4. 避免递归调用：不要在函数或功能块中递归调用自身
  5. 错误处理：添加适当的错误处理和边界检查
提示
  • 使用缩进提高代码可读性
  • 添加必要的注释说明
  • 遵循模块化设计原则
  • 定期测试和验证功能

通过以上内容，您可以在WasomeCodeX_AI中使用ST语言开发用户库。
