自动生成C/C++框架代码

生成模块框架代码​

在IDE中保存库中的数据结构或者功能块和函数，IDE会自动生成C/C++框架代码。 自动生成的代码包含：

  • 函数原型
  • 功能块结构定义
  • 初始化和执行函数框架

用户可以任何时候手动执行代码生成，将鼠标点击页面右上角的生成接口代码按钮，为当前模块生成框架代码：

POU对应的源程序名​

假设用户创建了以下的POU:

生成的C/CPP源程序列表如下：

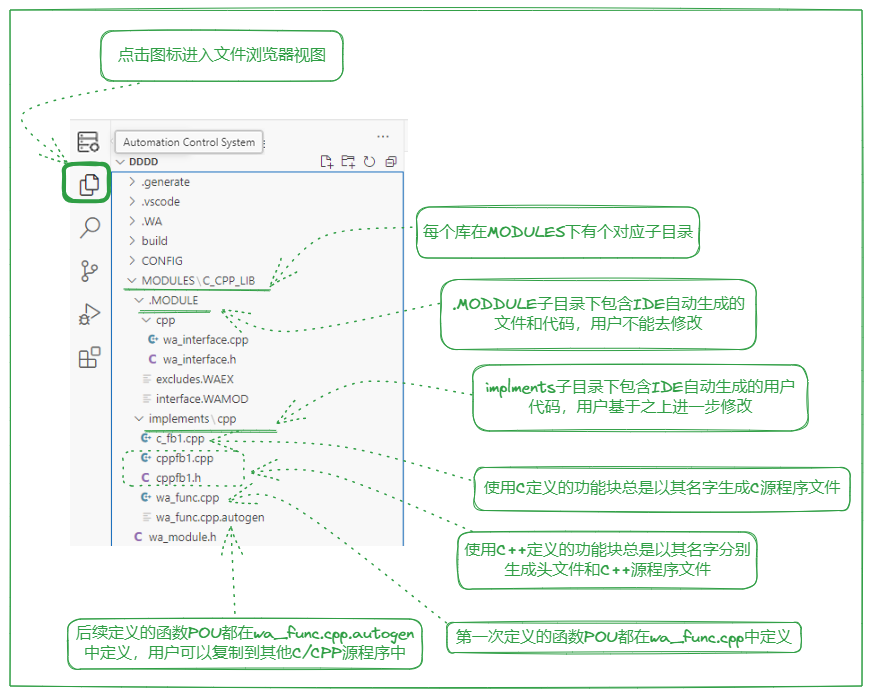

C/C++源程序结构​

生成的代码主要在以下两个子目录：

  • MODULES\C_CPP_LIB.MODULE\cpp
    • 头文件：即上述“wa_interface.h”，包含类型定义和函数原型声明。用户不应该修改该文件，且已设置为只读。
    • 源程序文件：wa_interface.cpp
  • MODULES\C_CPP_LIB\implements\cpp
    • 函数实现文件：即上述“wa_func.cpp”，所有函数类型的POU的实现都在这一个文件中。
    • 功能块实现文件：和函数不同，每个功能块将有自己独立的文件。

文件类型说明​

文件类型说明
.cC语言源文件
.cppC++语言源文件
.h头文件
.hppC++头文件

wa_interface.cpp​

wa_interface.cpp中包含了C++实现的功能块的基础函数，这些函数都是WasomeCodeX_AI编译器约定的ABI. 用户不需要修改此文件，即便修改在编译时将被自动生成的代码覆盖。

// This is an auto-generated file, and will be overwrite once interface updated

// DO NOT MODIFY THIS FILE!!!

#include ".MODULE/cpp/wa_interface.h"


/************* Function Block cppfb1 interface *************/

void *__init_cppfb1(cppfb1_Data *self) {
    return new_FB_cppfb1((cppfb1_Data *)self);
}

void cppfb1(cppfb1_Data *self, void *instance) {
    ((cppfb1_Base *)(instance))->call(self);
}

// if return -1: error, the required size is stored in the buffer.
int cppfb1_save(void *instance, void *buffer, int size) {
    return ((cppfb1_Base *)(instance))->save(buffer, size);
}

bool cppfb1_restore(void *instance, void *instance_data, int size) {
    return ((cppfb1_Base *)(instance))->restore(instance_data, size);
}

/*********** End Function Block cppfb1 interface ***********/

注意
  1. 语法规范：严格遵循C/C++语法规范
  2. 内存管理：注意内存分配和释放，避免内存泄漏
  3. 类型匹配：确保数据类型的一致性
  4. 接口定义：正确定义POU接口，确保与PLC运行时兼容
  5. 编译选项：配置正确的编译选项和链接器设置
