声明程序变量

什么是程序变量

程序变量（也称为局部变量）是在特定程序（PROGRAM）或功能块（FUNCTION_BLOCK）内部声明的变量，其作用域仅限于声明它的POU（程序组织单元）内部。程序变量通常用于：

存储程序执行过程中的临时数据
作为算法的中间变量
实现程序内部的逻辑控制

方法一：在ST文件中声明程序变量

在ST程序文件中使用关键字声明不同类型的程序变量。

变量类型分类

关键字	说明	作用域
`VAR`	内部变量	仅在当前POU内部可访问
`VAR_INPUT`	输入变量	可从外部传入，用于接收参数
`VAR_OUTPUT`	输出变量	可输出到外部，用于返回结果
`VAR_IN_OUT`	输入输出变量	双向传递，可读写
`VAR_TEMP`	临时变量	仅在当前POU内部使用

语法格式

(* POU主程序定义 *)
PROGRAM DEMO_PLC_PRG1
    (* 1. 内部变量 - 仅本程序内部使用 *)
    VAR
        x1_value: INT := 12;           (* 整型变量，初始值为12 *)
        x2_value: BOOL;                (* 布尔型变量，默认初始值为FALSE *)
        temp_result: REAL;             (* 实型变量，用于临时计算 *)
        counter: UINT := 0;            (* 无符号整型计数器 *)
    END_VAR

    (* 2. 输入变量 - 从外部接收数据 *)
    VAR_INPUT
        i_enable: BOOL;                (* 使能信号 *)
        i_setpoint: REAL;              (* 设定值 *)
        i_speed: INT;                  (* 速度参数 *)
    END_VAR

    (* 3. 输出变量 - 向外部输出数据 *)
    VAR_OUTPUT
        o_status: BOOL;                (* 状态输出 *)
        o_result: REAL;                (* 计算结果 *)
        o_errorCode: INT;              (* 错误码 *)
    END_VAR

    (* 4. 输入输出变量 - 双向传递数据 *)
    VAR_IN_OUT
        io_buffer: ARRAY[0..10] OF INT; (* 数据缓冲区 *)
    END_VAR

    (* 程序逻辑代码 *)
    // ...

END_PROGRAM

变量声明示例

PROGRAM MainProgram
    VAR
        (* 布尔型 *)
        isRunning: BOOL := FALSE;
        hasError: BOOL;

        (* 整型 *)
        counter: INT := 0;
        temperature: INT;

        (* 实型 *)
        speed: REAL := 100.0;
        pressure: REAL;

        (* 时间型 *)
        runTime: TIME := T#0s;
        delayTime: TIME := T#500ms;
    END_VAR

    (* 使用变量 *)
    counter := counter + 1;
    isRunning := TRUE;
END_PROGRAM

方法二：在图形化界面中声明程序变量

通过WasomeCodeX_AI的图形化编辑器例如LD（梯形图）编辑器中声明程序变量。

操作步骤

打开图形化编辑器例如LD（梯形图）编辑器
在编辑器上方的变量视图中，点击添加变量按钮
在新建的变量声明框中填写变量信息：
- 类型：选择变量类型（VAR、VAR_INPUT、VAR_OUTPUT、VAR_IN_OUT等）
- 名称：变量标识符
- 地址：变量在内存中的位置
- 数据类型：数据类型（BOOL、INT、REAL等）
- 初始值：可选的初始赋值
- 常量：是否为常量，即在程序运行时不能被修改
- 保持：是否在程序运行时保持变量值，即在程序结束时是否保留当前值
- 注释：变量说明

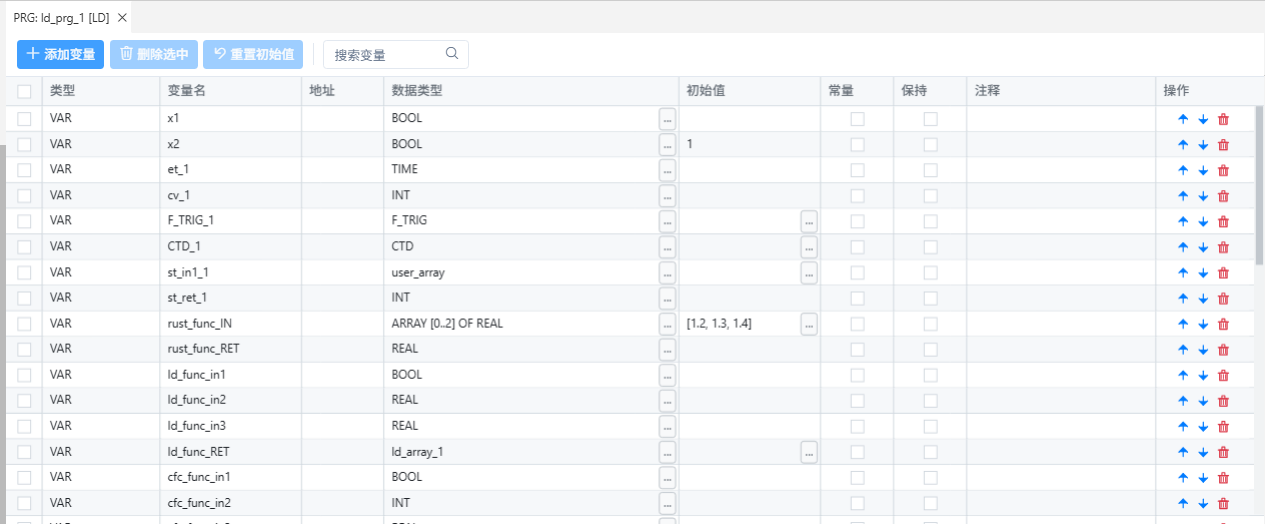

界面说明

提示

具体操作细节请参考梯形图编辑器章节介绍

程序变量的访问规则

访问权限

变量类型	可读	可写	外部访问
VAR	是	是	否
VAR_INPUT	是	否	可传入
VAR_OUTPUT	是	是	可读取
VAR_IN_OUT	是	是	可读写
VAR_TEMP	是	是	否

变量初始化

变量可以在声明时赋予初始值，使用 := 操作符
如果没有指定初始值，变量会被初始化为默认值：
- 数值类型（INT、REAL等）：0
- 布尔类型（BOOL）：FALSE
- 时间类型（TIME）：T#0s

命名规范

为了便于识别和维护，建议遵循以下命名规范：

变量类型	前缀	示例
内部变量	`b_`（BOOL）、`n_`（INT）、`r_`（REAL）	`b_isReady`, `n_counter`, `r_speed`
输入变量	`i_`	`i_enable`, `i_setpoint`
输出变量	`o_`	`o_status`, `o_result`
输入输出变量	`io_`	`io_buffer`, `io_data`

注意事项

注意

作用域限制：程序变量仅在声明它的POU内部有效，外部无法直接访问
命名冲突：同一POU内不能有同名变量，但不同POU之间可以使用相同名称的变量
内存管理：程序变量在POU执行期间存在，执行结束后释放（具体取决于实现）
VAR_INPUT：输入变量只能读取，不能在程序内部修改

完整示例

PROGRAM TemperatureControl
    (* 内部变量 *)
    VAR
        tempSensor: INT;
        setpoint: INT := 50;
        isHeating: BOOL := FALSE;
        cycleCounter: UINT := 0;
    END_VAR

    (* 输入变量 *)
    VAR_INPUT
        i_start: BOOL;
        i_stop: BOOL;
        i_targetTemp: INT;
    END_VAR

    (* 输出变量 *)
    VAR_OUTPUT
        o_heaterOn: BOOL;
        o_fanOn: BOOL;
        o_alarm: BOOL;
    END_VAR

    (* 程序逻辑 *)
    IF i_start AND NOT i_stop THEN
        tempSensor := ReadTemperature();

        IF tempSensor < i_targetTemp THEN
            o_heaterOn := TRUE;
            isHeating := TRUE;
        ELSE
            o_heaterOn := FALSE;
            isHeating := FALSE;
        END_IF

        cycleCounter := cycleCounter + 1;
    ELSE
        o_heaterOn := FALSE;
        o_fanOn := FALSE;
    END_IF
END_PROGRAM

通过以上两种方法，您可以在WasomeCodeX_AI中灵活地声明和使用程序变量。
