配置接口
接口配置是指在IDE中配置PLC的通信接口，包括以 太网接口、串口和CAN接口。通过接口配置，用户可以设置接口的基本参数，为后续的总线配置和设备连接做好准备。
离线添加接口
操作步骤

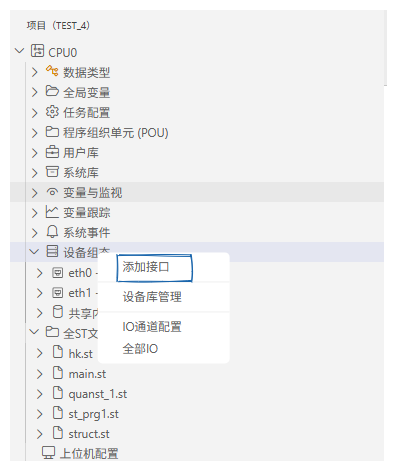

- 右键项目树中的设备组态节点，选择"添加接口"

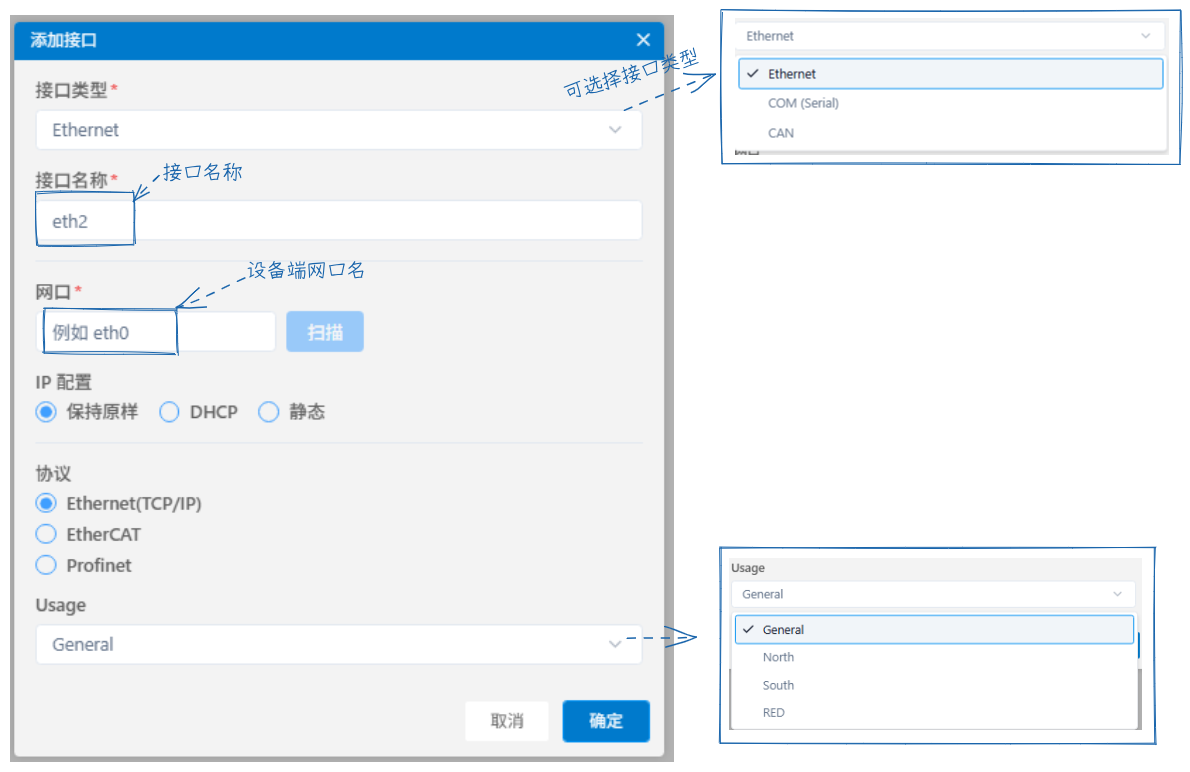

- 弹出添加接口对话框
配置接口参数
在"添加接口"对话框中，需要配置以下参数：
1. 接口类型
选择接口类型：
| 接口类型 | 说明 |
|---|---|
| Ethernet | 以太网接口，用于TCP/IP通信 |
| COM (Serial) | 串行通信接口，支持RS232/RS485等 |
| CAN | CAN总 线接口，用于CAN通信 |
2. 接口名称
输入接口的标识名称（如 eth2），用于在项目中标识该接口。
3. 网口
输入设备端的网口名称（如 eth0）
提示

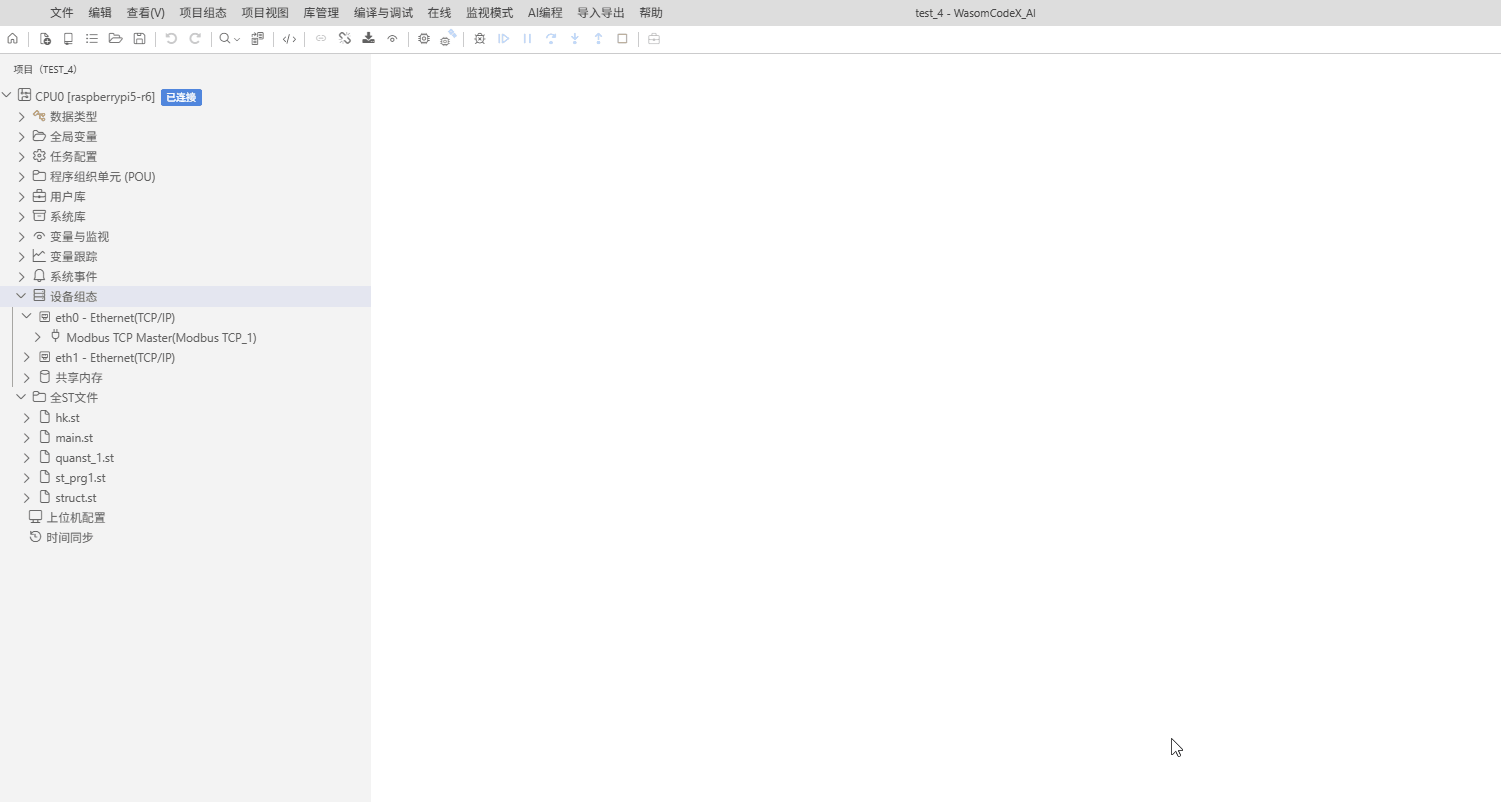

在线状态下可以点击"扫描"按钮自动检测可用网口，扫描结果会显示在"网口"下拉列表中。
4. IP配置
选择IP地址配置方式：
| 选项 | 说明 |
|---|---|
| 保持原样 | 使用当前配置 |
| DHCP | 自动获取IP地址 |
| 静态 | 手动配置静态IP地址 |
5. 协议（以太网接口）
选择通信协议：
| 协议 | 说明 |
|---|---|
| Ethernet(TCP/IP) | 标准TCP/IP协议 |
| EtherCAT | EtherCAT实时以太网协议 |
| Profinet | Profinet实时以太网协议 |
6. Usage
选择接口用途：
| 选项 | 说明 |
|---|---|
| General | 通用用途 |
| North | 北向通信 |
| South | 南向通信 |
| Red | 冗余通信 |
| RED | 备用冗余通信 |
完成接口添加
配置完成后，点击"确定"按钮完成接口添加，接口会在项目树中的"设备组态"节点下显示。
接口管理
查看接口列表

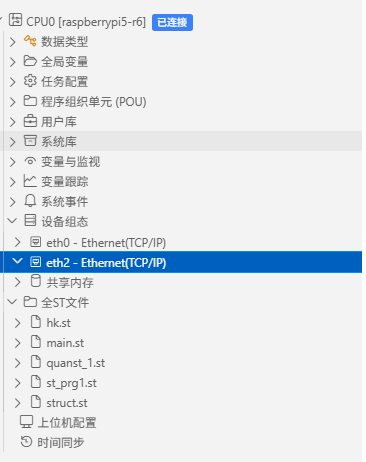

在项目树的"设备组态"节点下可以查看已添加的所有接口。
编辑接口
右键点击接口名称，选择"设置"可以修改接口配置。
提示
若接口已添加总线，无法修改接口配置协议以及接口用途（Usage）。
删除接口
右键点击接口名称，选择"删除"可以移除该接口。
注意
删除接口前，请确保该接口没有被总线或设备引用。
注意事项
注意
- 接口兼容性：确保添加的接口与PLC硬件兼容
- IP地址配置：正确配置IP地址，避免地址冲突
- 协议选择：根据实际应用需求选择合适的协议
- 网口匹配：确保网口名称与设备端实际网口一致
提示
- 在离线配置完成后，需要下载到PLC才能生效
- 在线状态下可以使用扫描功能自动检测可用网口
- 定期检查接口状态，确保通信正常
