主站配置
主站配置是指在IDE中配置总线主站设备的过程。通过主站配置，用户可以：
- 添加和配置总线主站
- 设置通信参数
- 为后续添加从站设备做准备
添加主站

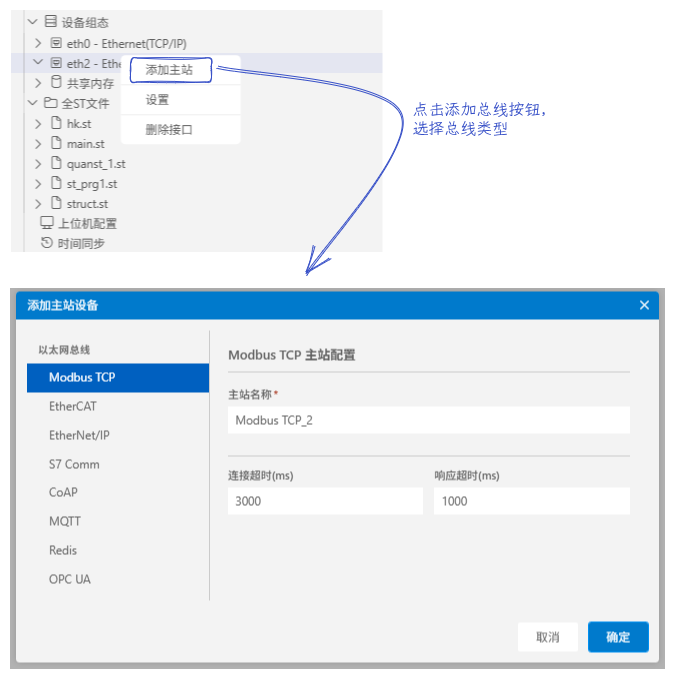

- 在项目树中选择已配置的接口，右键点击，选择"添加主站"，弹出添加主站设备对话框
- 在左侧以太网总线列表中选择需要添加的总线类型：
| 总线类型 | 说明 |
|---|---|
| Modbus TCP | Modbus TCP协议主站 |
| EtherCAT | EtherCAT实时以太网主站 |
| EtherNet/IP | EtherNet/IP协议主站 |
| S7 Comm | Siemens S7通信主站 |
| CoAP | CoAP协议主站 |
| MQTT | MQTT协议主站 |
| Redis | Redis数据库主站 |
| OPC UA | OPC UA协议主站 |
-
在右侧配置区域设置主站参数（以Modbus TCP为例）：
- 主站名称*：输入主站标识名称（如
Modbus TCP_3） - 连接超时(ms)：设置连接超时时间，默认3000ms
- 响应超时(ms)：设置响应超时时间，默认1000ms
- 主站名称*：输入主站标识名称（如
-

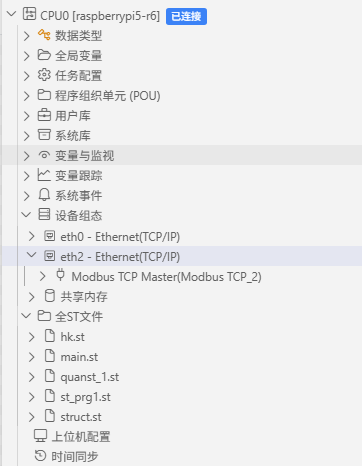

点击"确定"按钮，添加完成
配置主站
添加主站后，需要进行配置：
- 主站名称：设置主站的标识名称
- 通信参数：配置连接超时、响应超时等参数
删除主站
在项目树中选择已配置的主站设备，右键点击，选择"删除"，删除主站设备
注意
删除主站设备前，请确保该设备没有被从站设备引用。
常用总线类型
| 总线类型 | 说明 | 特点 |
|---|---|---|
| EtherCAT | 实时以太网总线 | 高速、实时性好 |
| Modbus TCP | 工业以太网协议 | 广泛应用、易于配置 |
| Profinet | 实时工业以太网 | 高性能、开放性 |
| CANopen | 现场总线 | 低成本、可靠 |
注意事项
注意
- 总线类型匹配：选择正确的总线类型
- 通信参数：正确配置通信参数
- 从站兼容性：确保后续添加的从站设备与主站总线类型兼容
提示
- 在离线配置完成后，需要下载到PLC才能生效
- 定期备份硬件配置文件
