多语言混合源码调试

多语言混合源码调试用于在同一个 PLC 工程中调试 ST、C/C++、Rust 等不同语言编写的程序和功能块。进入调试状态后，可以在不同语言的源码中设置断点，程序运行到对应调用位置时会自动停在当前源码行，并在右侧调试面板中查看调用栈和变量值。

前提条件

使用多语言混合调试前，请先确认：

• 工程中已经包含需要调试的 ST、C/C++、Rust 等程序或功能块。
• 多语言程序已被 PLC 主程序或任务调用。
• 工程已经编译通过，并成功下载到目标 PLC。
• PLC 已连接，调试器可以正常启动。

提示

编译和启动调试的基础操作请参考编译项目和启动调试。

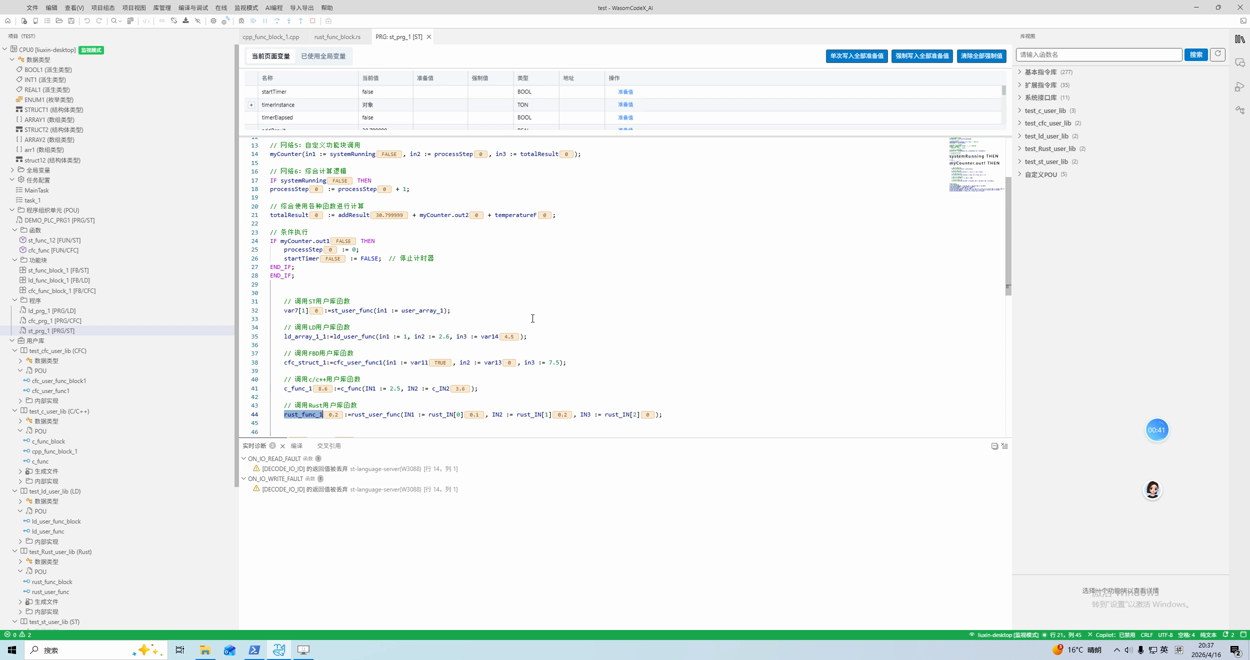

查看多语言工程结构

在项目树中可以查看当前工程包含的多语言对象。视频示例中，工程同时包含 ST 主程序、C/C++ 函数、Rust 函数、CFC/LD 程序和功能块。

常见对象说明如下：

对象	说明
ST 程序	作为主控制逻辑，调用其他语言实现的函数或功能块。
C/C++ 函数或功能块	用于实现计算、算法或外部扩展逻辑。
Rust 函数或功能块	用于实现 Rust 编写的用户函数或功能块。
LD/CFC 程序	用于梯形图、连续功能图等图形化控制逻辑。

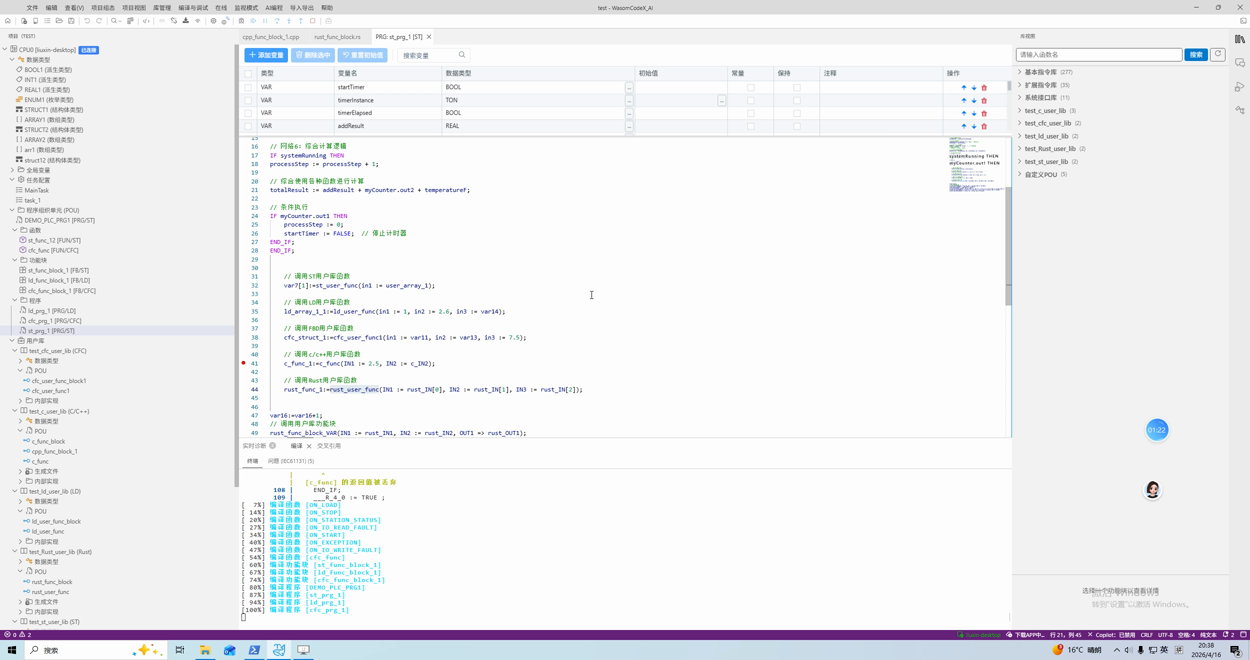

启动调试器

工程下载完成并连接 PLC 后，点击工具栏中的 调试 按钮启动调试器。进入调试状态后，右侧会出现调试面板，并显示调用栈、变量、断点等区域。

调试面板中可以重点查看以下内容：

区域	说明
调用栈	显示当前停住的源码位置，以及从主程序到被调函数的调用关系。
Locals	显示当前语言源码上下文中的局部变量和参数值。
Globals	查看工程全局变量。
Registers	查看底层寄存器信息，适合高级排查场景。
断点	管理 ST、C/C++、Rust 等源码中的断点。

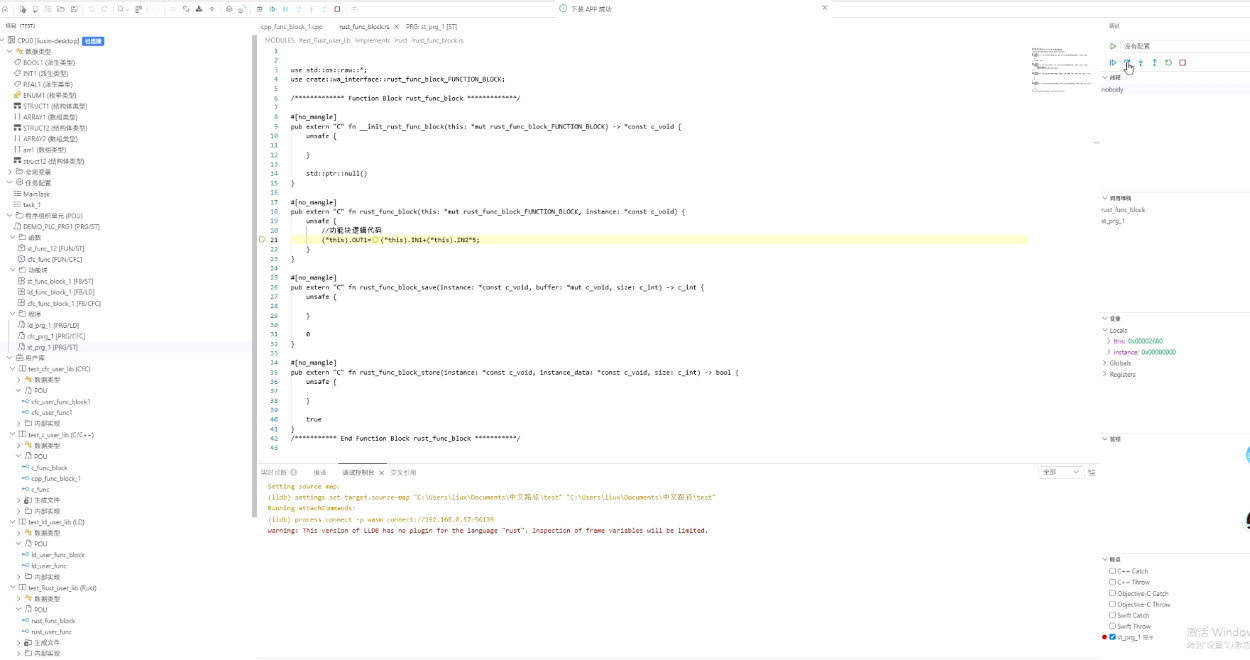

在 Rust 源码中调试

在项目树中打开 Rust 函数或功能块源码，在需要暂停的位置设置断点。程序运行到 Rust 调用位置时，编辑器会高亮当前停住的源码行，右侧调用栈会显示当前位于 Rust 函数或功能块中。

调试 Rust 源码时，可以观察：

• 当前函数或功能块名称。
• 输入参数和实例数据。
• 当前停住的源码行。
• 调用栈中上一级 ST 程序或其他调用者。

备注

如果底部终端提示某语言缺少调试插件，仍可进行基本源码定位，但部分帧变量检查能力可能受限。

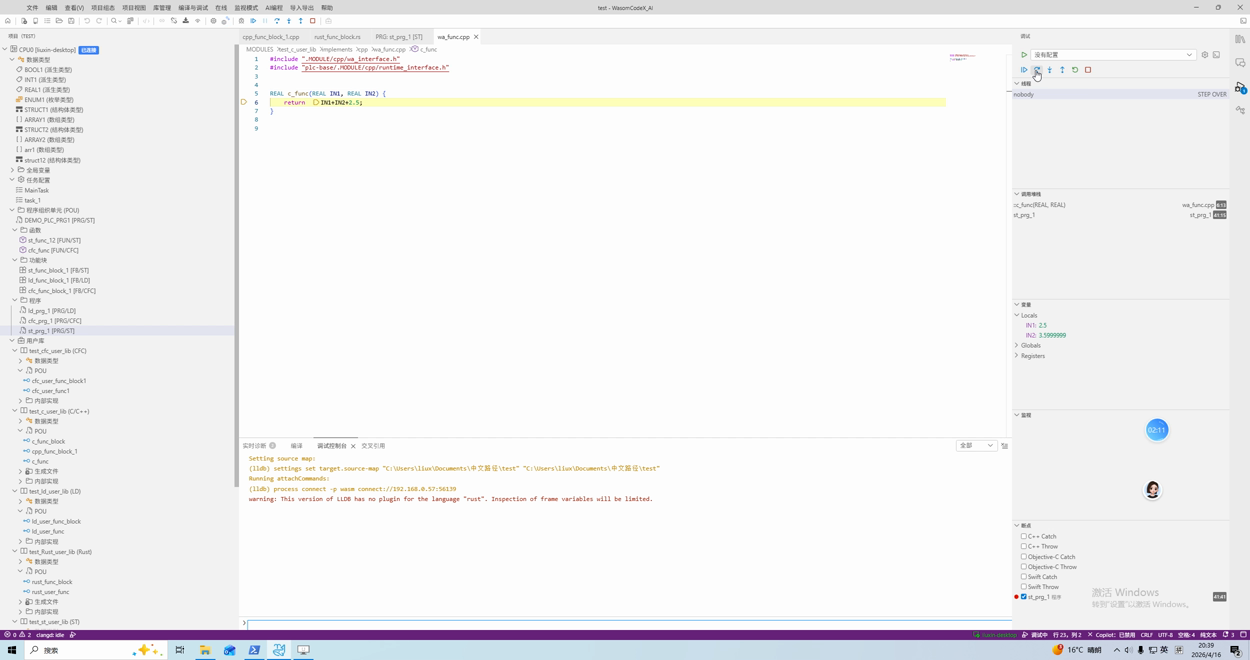

在 C/C++ 源码中调试

打开 C/C++ 函数源码并设置断点。程序执行到 C/C++ 函数时，调试器会切换到对应源码文件，并在当前执行行高亮显示。

右侧变量区域会显示函数输入参数，例如 IN1、IN2 等变量值。通过这些值可以确认 ST 主程序传入 C/C++ 函数的参数是否正确。

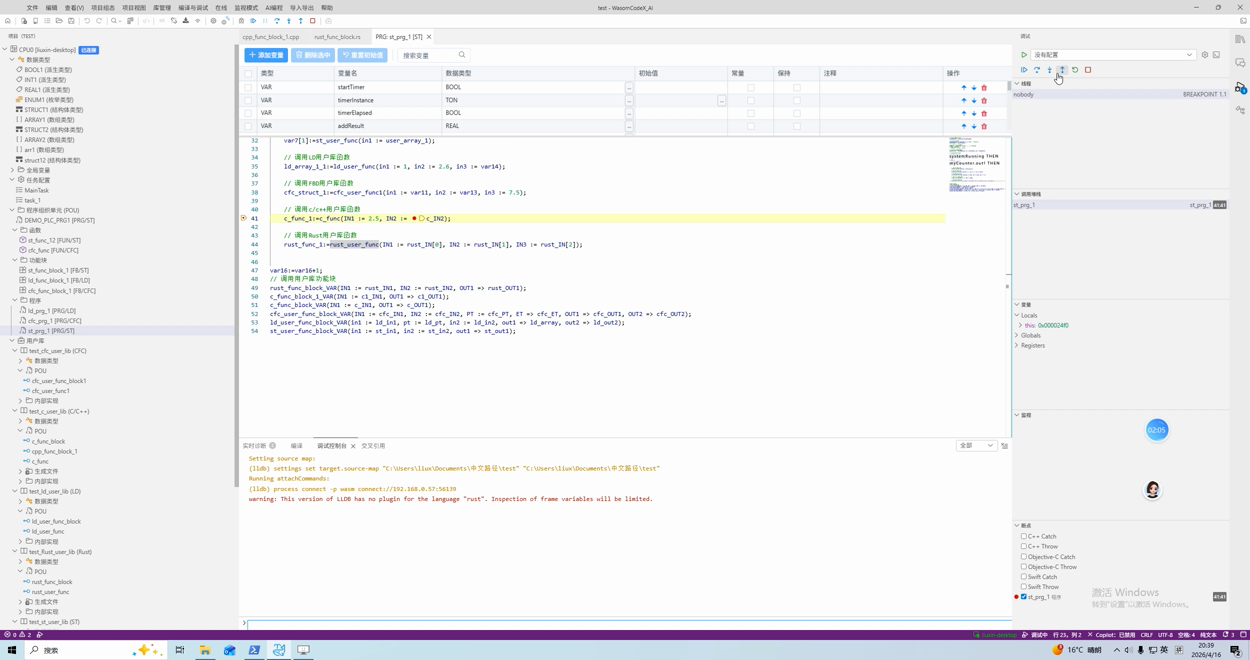

返回 ST 调试调用关系

从 C/C++ 或 Rust 函数单步返回后，可以回到 ST 主程序，继续观察 ST 中的调用语句、返回值和后续控制逻辑。

在 ST 调用位置可以重点检查：

1. 调用的函数或功能块名称是否正确。
2. 输入参数是否来自预期变量。
3. 输出变量是否写入正确位置。
4. 多语言函数返回后，后续 ST 逻辑是否按预期执行。

单步切换语言源码

多语言混合调试时，可以使用调试工具条在不同语言源码之间切换：

操作	说明
继续	让程序继续运行到下一个断点。
单步进入	从 ST 调用语句进入 C/C++、Rust 或其他语言源码。
单步跳过	执行当前调用，但不进入被调函数内部。
跳出	从当前 C/C++、Rust 函数返回到上一级调用位置。
停止	结束本次调试会话。

如果需要分析跨语言调用链，建议先在 ST 调用语句处设置断点，再使用单步进入被调函数。这样可以清楚看到从 PLC 主程序进入用户函数、再返回主程序的完整过程。

使用建议

• 多语言调试前先确认所有源码已经保存并重新编译。
• 在 ST 调用语句和被调语言源码入口处同时设置断点，便于观察调用链。
• 查看变量时同时关注输入参数、输出参数和实例变量。
• 如果断点没有命中，请检查该函数是否被当前任务调用，以及调用条件是否满足。
• 修改 C/C++ 或 Rust 源码后，需要重新编译、下载，再重新进入调试。
