变量跟踪

变量跟踪用于按固定采样周期记录变量值，并以趋势曲线方式显示变量随时间变化的过程。相比在线监视，变量跟踪更适合分析周期变化、边沿触发、计数变化和多变量之间的时序关系。

前提条件

使用变量跟踪前，请先确认：

• PLC 已连接，当前工程已编译并下载到 PLC。
• 需要跟踪的变量已经在工程中声明，并且数据类型适合绘制趋势。
• 对高速变化变量，应根据任务周期合理设置采样周期和缓存数量。

创建跟踪任务

在项目工程树中右键点击 变量跟踪，选择 创建跟踪任务。

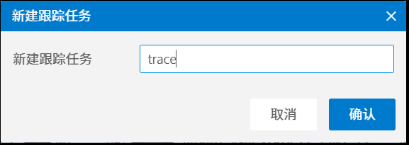

在弹出的对话框中输入跟踪任务名称，例如 trace1，然后点击 确定。

创建完成后，新的跟踪任务会显示在 变量跟踪 节点下。

添加变量到跟踪任务

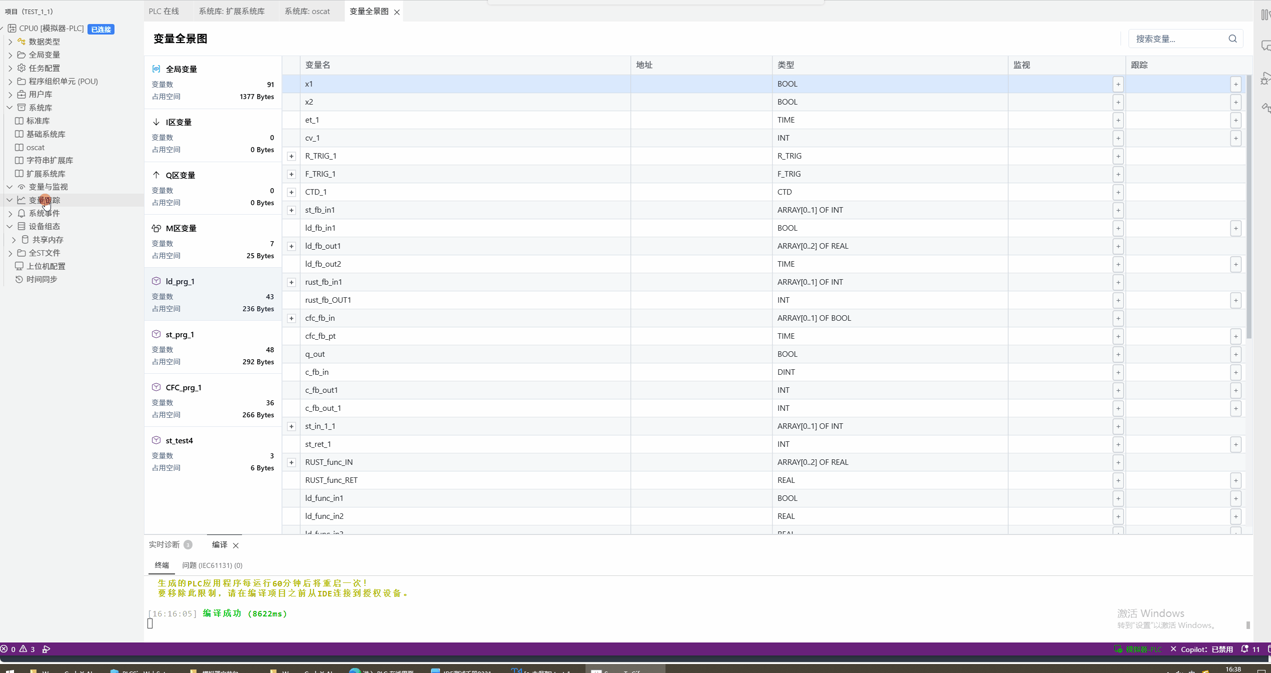

打开 变量全景图，在需要跟踪的变量所在行点击 跟踪 列中的添加按钮，将变量加入跟踪任务。

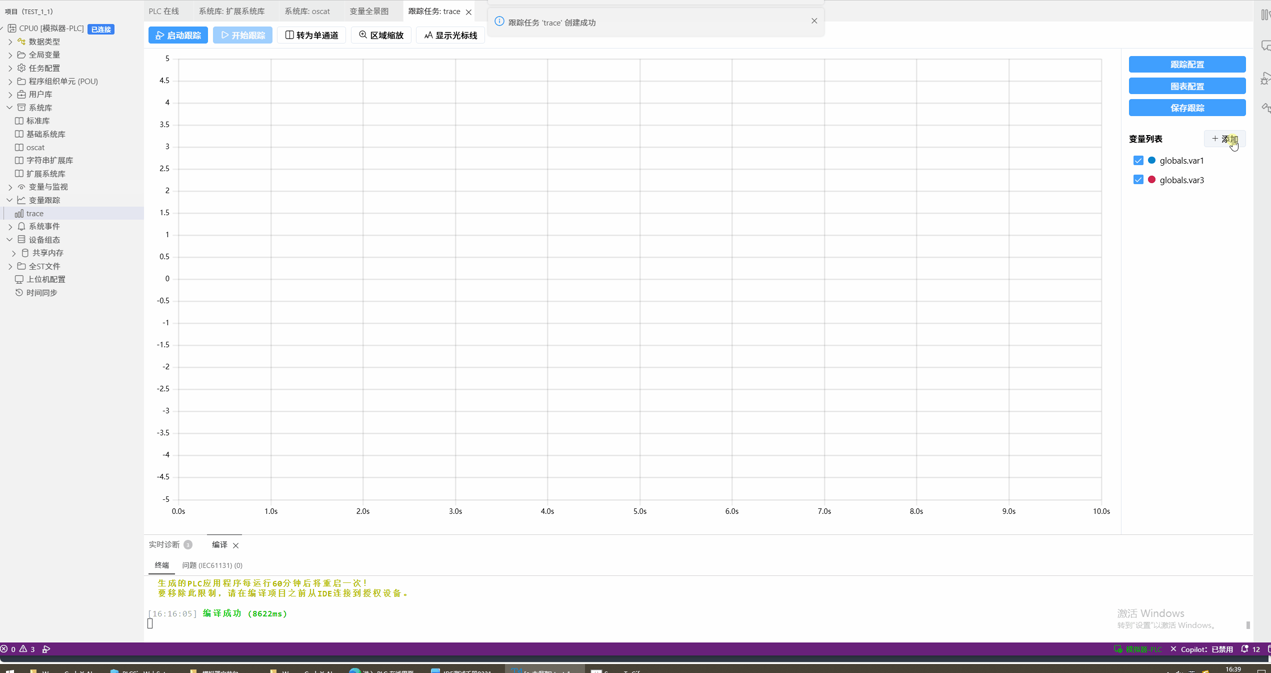

弹出 添加到跟踪组 窗口后，勾选目标跟踪任务，点击 确认。

添加变量时请注意：

• 一个变量可以加入一个或多个跟踪任务。
• 趋势曲线更适合数值型、布尔型和枚举型变量。
• 结构体或数组变量建议选择具体成员进行跟踪。
• 如果变量较多，可以使用变量全景图右上角搜索框按名称查找。

打开变量跟踪窗口

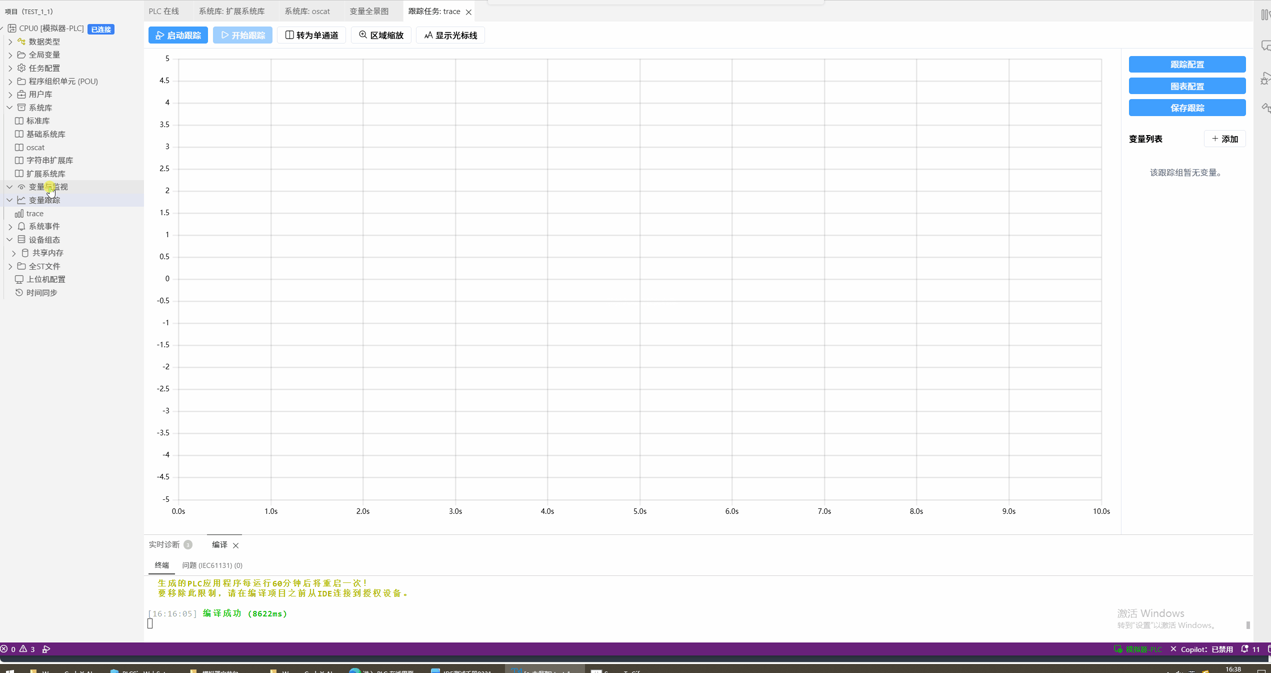

在项目工程树中点击已创建的跟踪任务，例如 trace1，打开变量跟踪窗口。窗口中间为趋势曲线区域，右侧为跟踪配置、图表配置、保存跟踪和变量列表。

跟踪窗口主要区域如下：

区域	说明
曲线区域	显示变量随时间变化的趋势曲线。
工具栏	下载跟踪、开始/暂停跟踪、转为单通道、区域缩放和显示光标线。
跟踪配置	设置任务周期、采样周期和采样缓存数量。
图表配置	配置曲线显示方式。
保存跟踪	将跟踪数据保存为本地文件。
变量列表	显示当前跟踪任务中的变量，可勾选控制曲线显示。

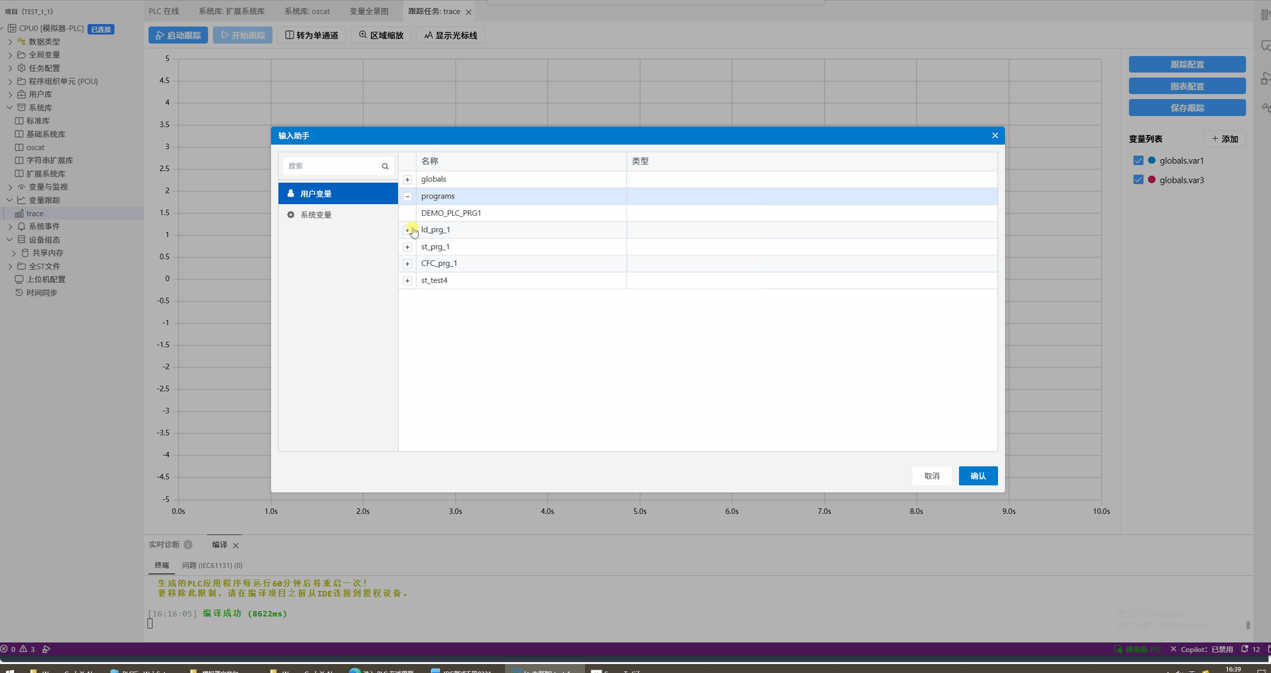

也可以在跟踪窗口右侧点击 添加，从变量选择窗口继续向当前跟踪任务添加变量。

配置跟踪参数

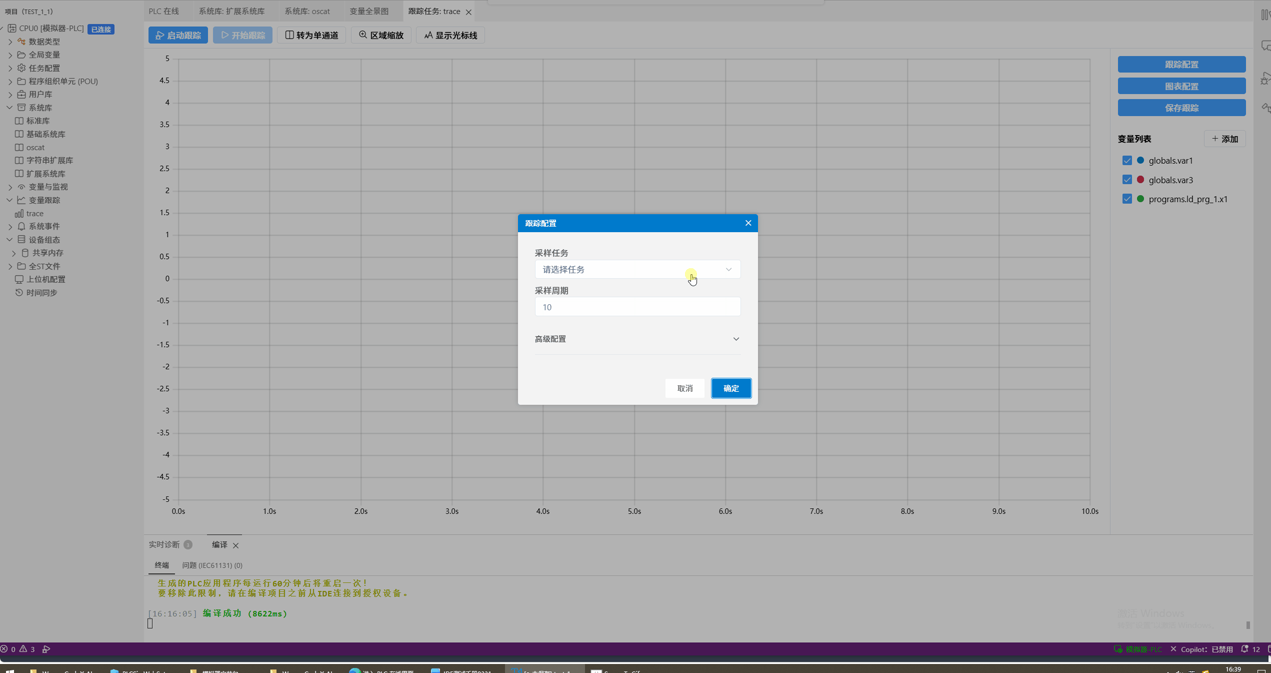

点击右侧 跟踪配置，打开配置窗口。配置窗口中可以选择采样任务，并设置采样周期数和采样缓存数。

参数说明如下：

参数	说明
名称	当前跟踪任务名称。
任务	选择跟踪依赖的 PLC 任务，例如 MainTask。
周期	当前任务周期，由任务配置决定。
采样周期数	每隔多少个任务周期采样一次。值越小，采样越密集。
采样缓存数	保存的采样点数量。缓存越大，可查看的时间范围越长。

提示

采样间隔 = 任务周期 × 采样周期数。例如任务周期为 1000ms，采样周期数为 1 时，每 1000ms 采样一次。

下载并启动跟踪

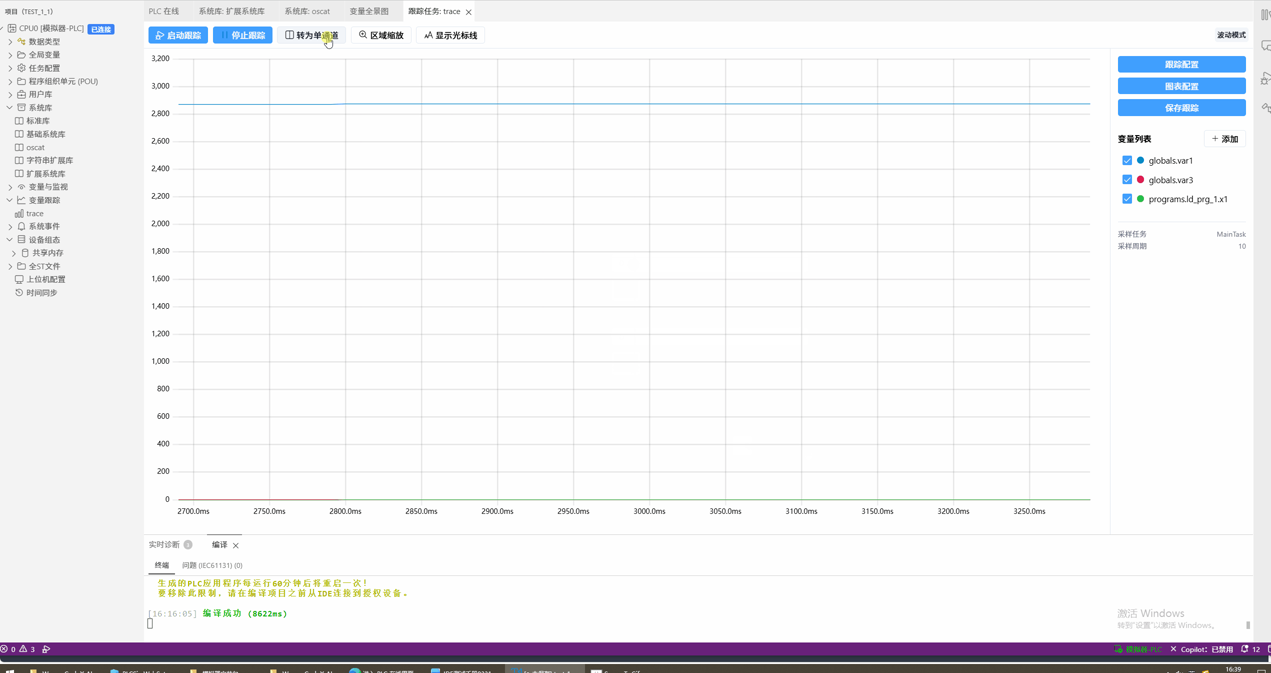

配置完成后，点击工具栏中的 下载跟踪。下载完成后，跟踪任务开始采集数据，曲线区域会显示变量变化趋势。

工具栏常用操作如下：

操作	说明
下载跟踪	将跟踪任务下载到 PLC 并启动采样。
开始/暂停跟踪	控制曲线采样和刷新状态。
转为单通道	将多变量曲线切换为单通道查看。
区域缩放	放大查看指定时间范围内的曲线。
显示光标线	显示垂直光标线，便于对齐查看不同变量在同一时间点的值。

右侧变量列表中可以勾选或取消勾选变量，控制对应曲线是否显示。

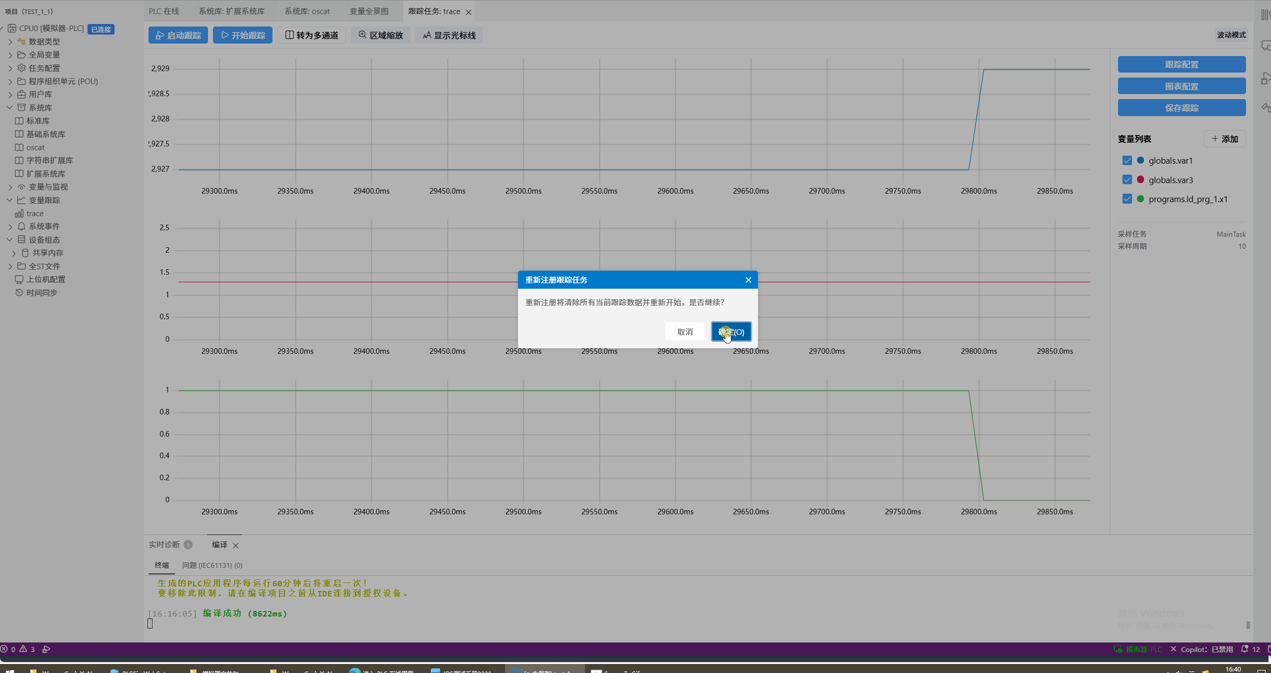

如果重新下载或重新启动跟踪任务，系统会提示是否清除当前采集数据并重新开始。确认后会重新注册跟踪任务。

保存跟踪数据

在跟踪窗口右侧点击 保存跟踪，可以将当前采样数据保存到本地文件，便于后续离线分析或问题复现。

建议在出现异常波形、边界条件或现场问题复现后立即保存跟踪数据。

离线查看跟踪数据

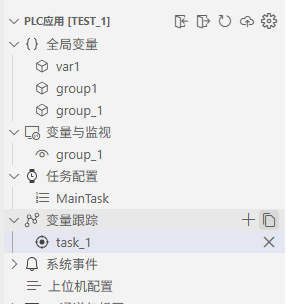

点击项目树中 变量跟踪 旁的离线导入图标，可以导入之前保存的跟踪数据文件。

导入后，可以在离线视图中展开 PLC 应用、变量与监视、变量跟踪等节点，查看保存的跟踪任务和变量数据。

使用建议

• 对周期性变化变量，选择较小采样周期数以保留细节。
• 对长时间运行趋势，适当增大采样缓存数。
• 同一跟踪任务中变量不宜过多，避免曲线拥挤和采样压力过大。
• 分析多个变量关系时，先使用多通道曲线观察整体趋势，再切换单通道查看细节。
• 保存跟踪数据时，建议文件名包含工程名、变量名和问题发生时间。
