在线监视模式

在线监视模式用于在 PLC 运行时直接查看程序编辑器中的变量实时值。进入监视模式后，ST、LD、CFC 等编辑器会显示当前变量值，帮助用户判断程序逻辑、功能块输入输出和图形化网络的运行状态。

提示

如果 WasomeCodeX_AI 中打开的工程与 PLC 上运行的工程版本不一致，相关文件图标会显示特殊标记，此时不能对该文件启动在线监视。请先确认工程已编译、下载，并且 PLC 已连接。

进入监视模式

连接 PLC 后，在顶部菜单中点击 监视模式，选择 进入监视模式。

进入监视模式后，打开 ST、LD 或 CFC 程序时，编辑器会显示当前页面变量表，并在程序图形或源码中标出变量当前值。

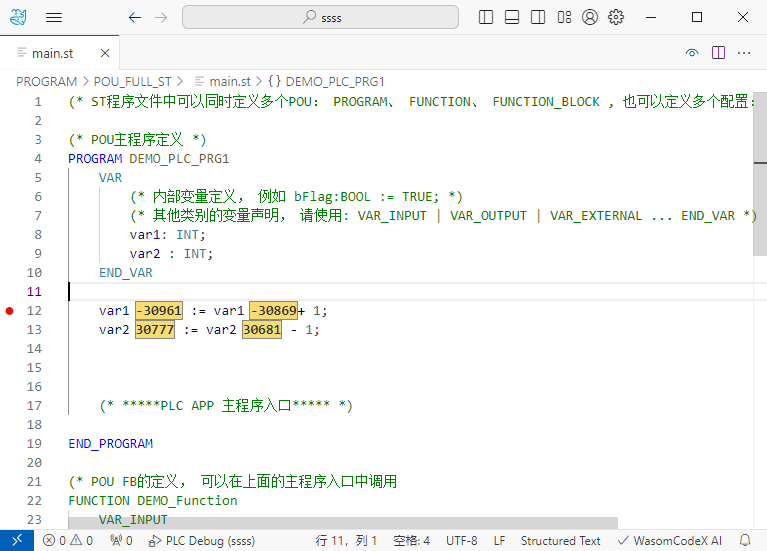

打开 ST 程序后，可以在编辑窗口右上角点击实时值图标，启动当前 ST 页面变量的实时监视。

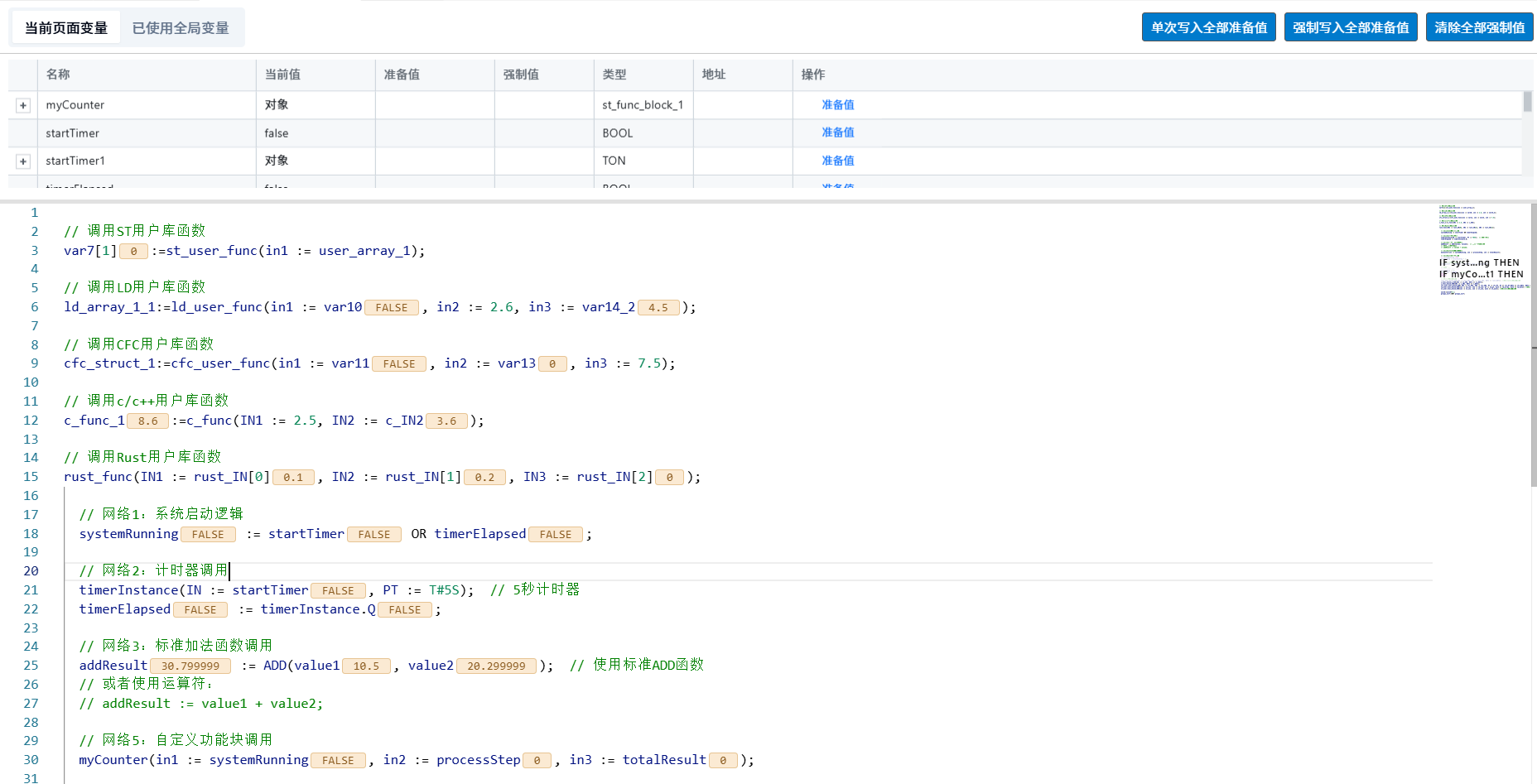

启动后，ST 编辑器上方会显示变量表，源码中的变量旁会以标签形式显示当前值。

ST 在线监视界面包含以下内容：

区域	说明
当前页面变量	显示当前 ST 页面中使用到的变量。
已使用全局变量	显示当前页面引用到的全局变量。
当前值	PLC 中实时读取到的变量值。
类型	变量数据类型。
地址	变量映射地址。
操作	进入变量操作入口。写入和强制操作请参考变量写入与强制。

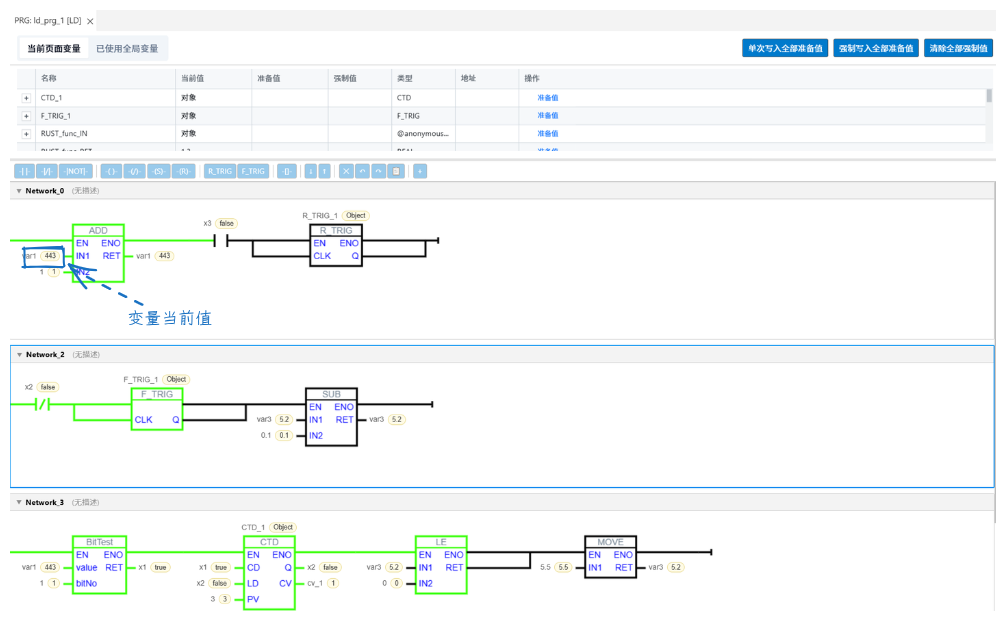

打开 LD 程序后，梯形图网络中的触点、线圈和功能块引脚会显示变量当前值。图中变量值直接显示在对应引脚或变量标签旁，便于判断每个网络的运行状态。

当鼠标悬浮在引脚变量上时，可以查看该变量的当前值、二进制值和十六进制值，适合分析位变量、字变量和编码状态。

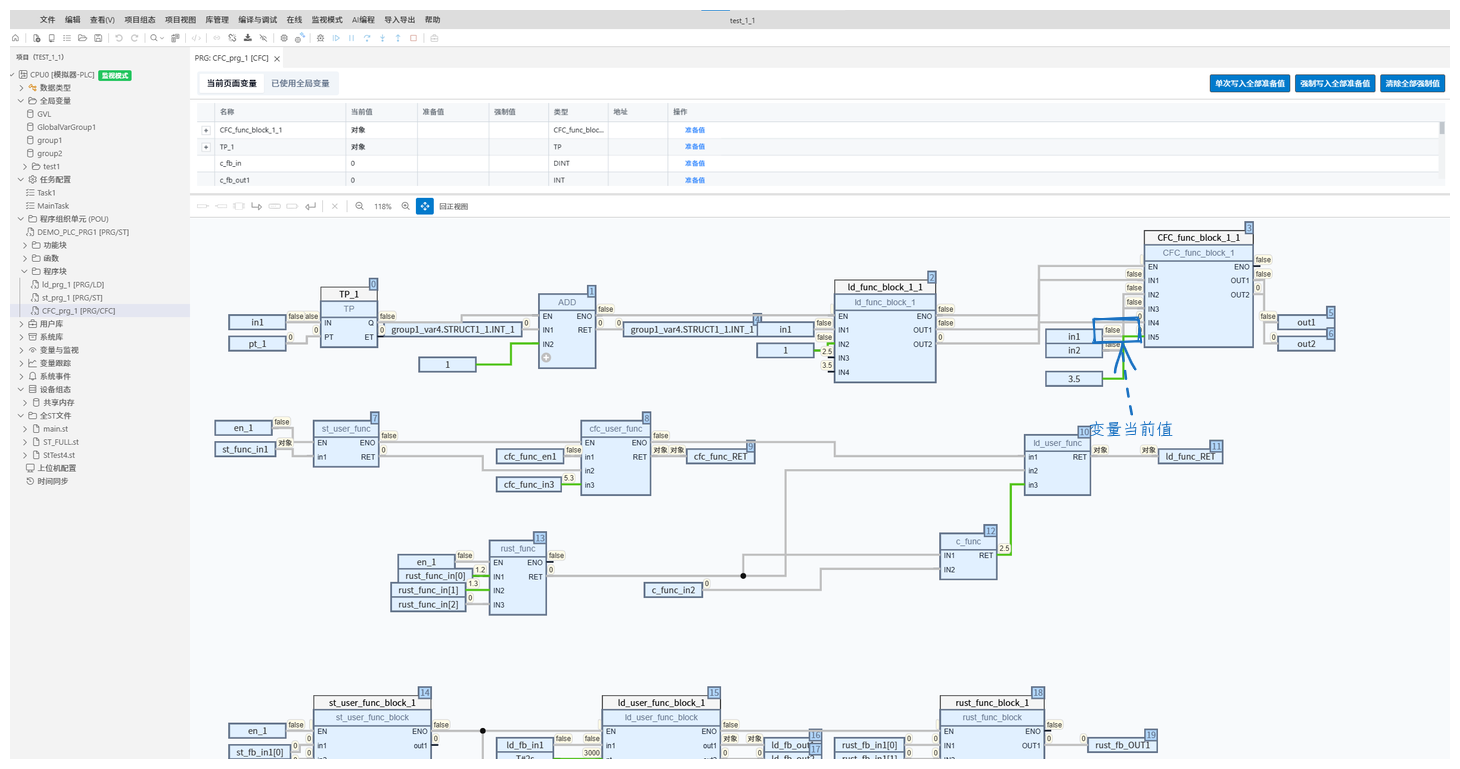

打开 CFC 程序后，功能块输入输出引脚会显示当前变量值，连线状态和变量值会随 PLC 周期刷新。通过 CFC 在线监视，可以直观看到信号在功能块之间的传递关系。

在线监视界面上方会显示当前页面变量表。变量表用于集中查看当前编辑器页面中出现的变量，适合在调试时快速确认变量当前值、类型和地址。

提示

如需设置准备值、单次写入变量、强制变量或清除强制值，请参考变量写入与强制。
