变量全景与监视窗口

变量全景与监视窗口用于集中查看工程中的变量，并将常用变量加入监视组。连接 PLC 后，可以启动变量监视，实时查看变量值，也可以对支持的变量执行修改值、强制值或取消强制等操作。

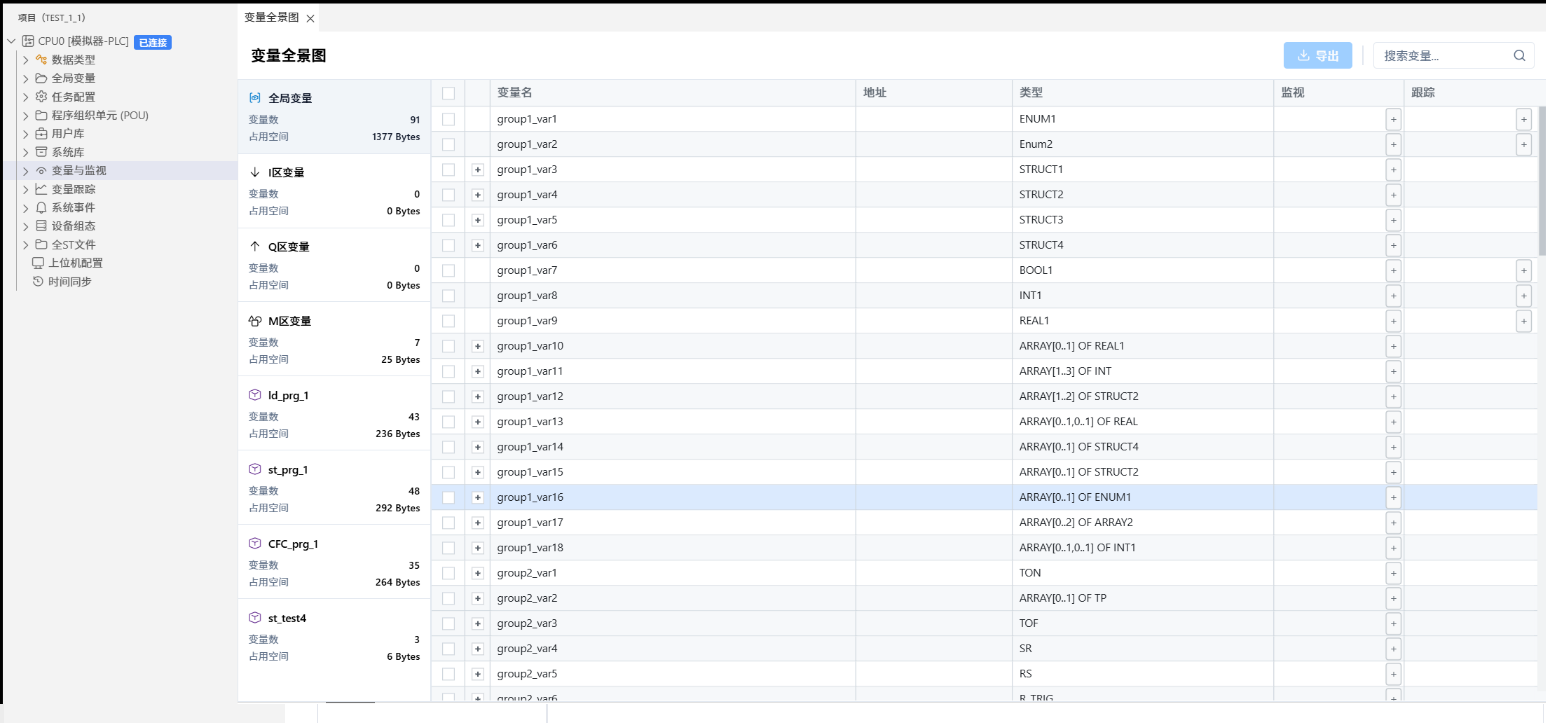

打开变量全景图

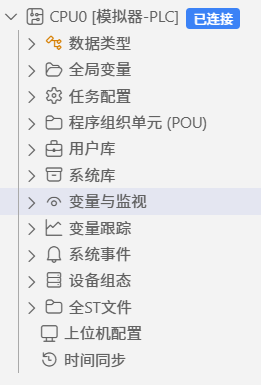

在项目工程树中点击 变量与监视，打开变量全景图。

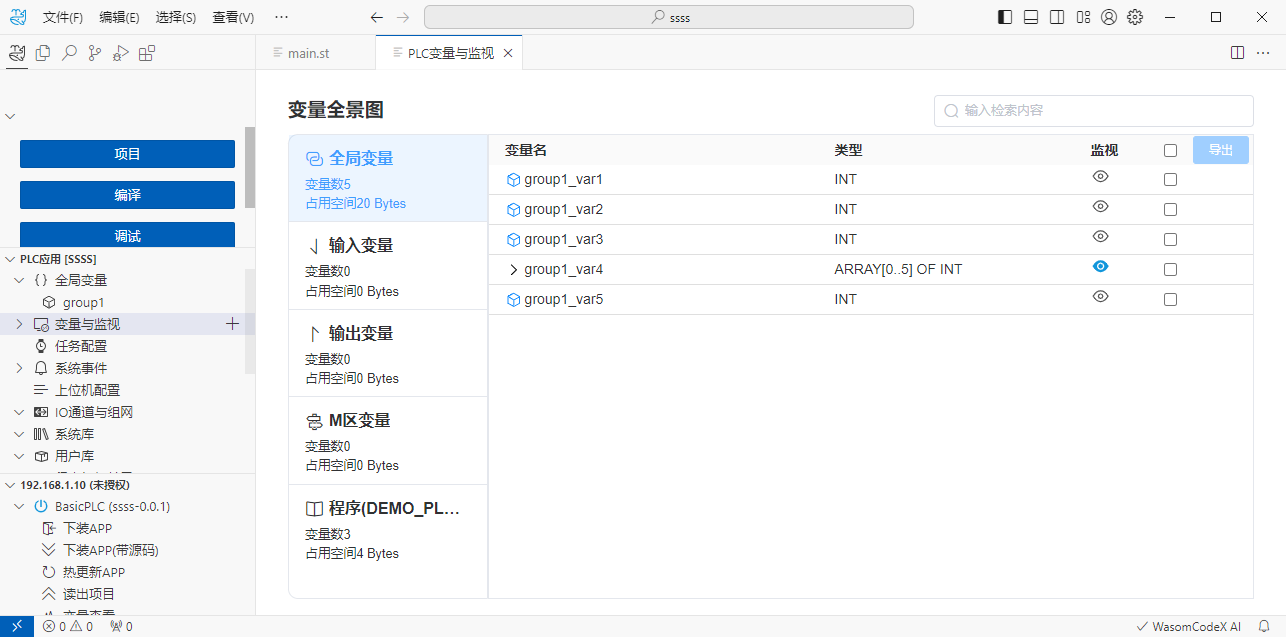

变量全景图会按变量来源统计工程变量，包括全局变量、I 区变量、Q 区变量、M 区变量以及各 POU 中的变量。左侧显示变量数量和占用空间，右侧表格显示变量名称、地址、类型、监视和跟踪入口。

表格中常用列说明如下：

列	说明
变量名	变量或结构体成员名称。
地址	变量映射地址。没有地址时表示普通工程变量。
类型	变量数据类型，例如 BOOL、INT、REAL、结构体、枚举或数组。
监视	将变量加入指定监视组。
跟踪	将变量加入变量跟踪功能，用于趋势或历史分析。

创建监视组

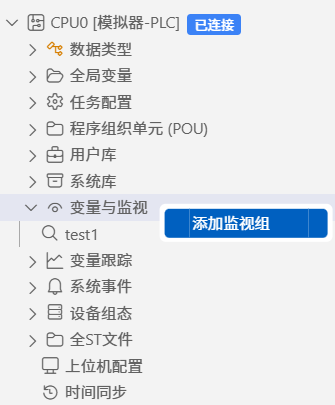

在项目工程树中展开 变量与监视，右键打开菜单，选择 添加监视组。创建后，监视组会显示在 变量与监视 节点下。

监视组用于保存一组需要长期观察的变量。例如可以按设备、程序、调试场景创建不同监视组。

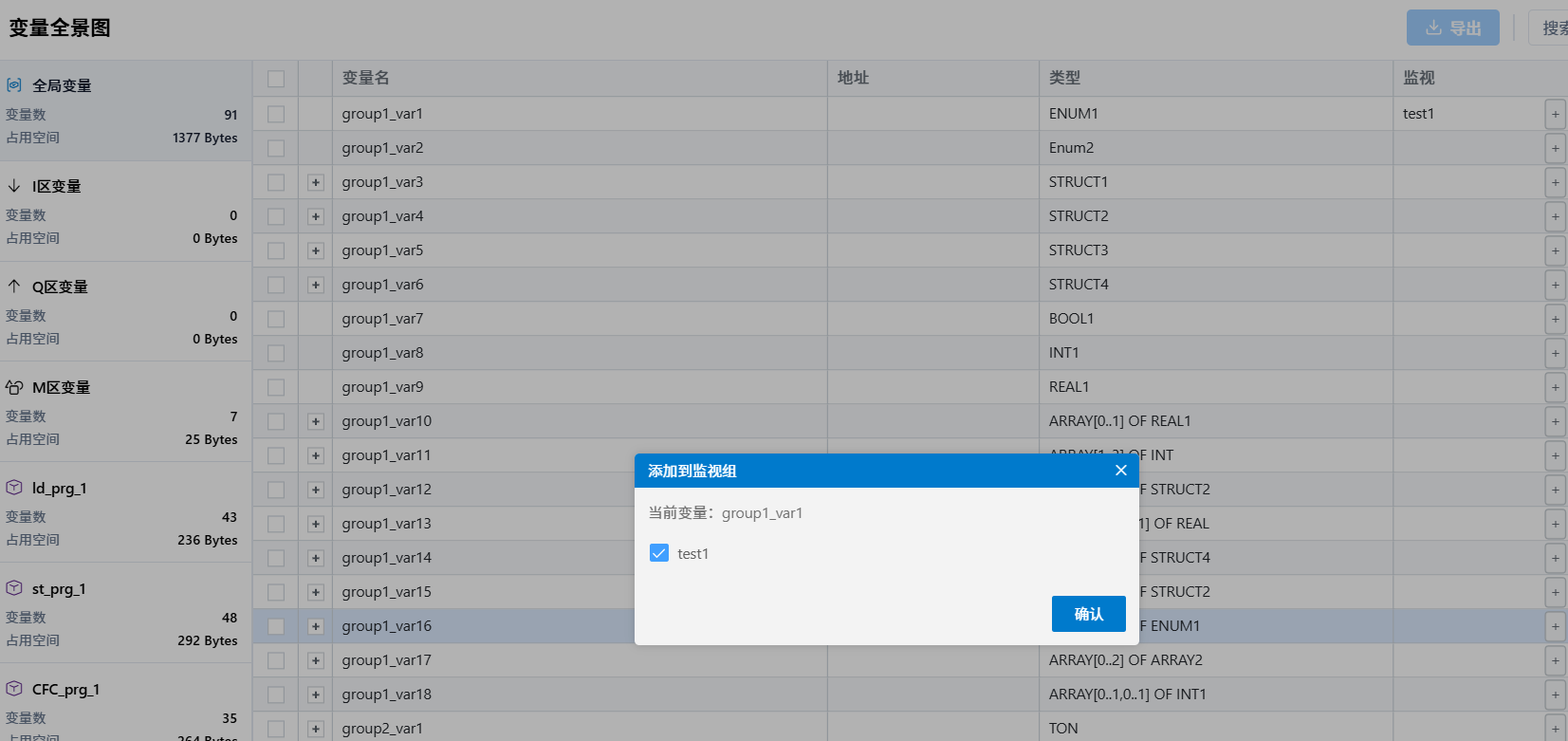

添加变量到监视组

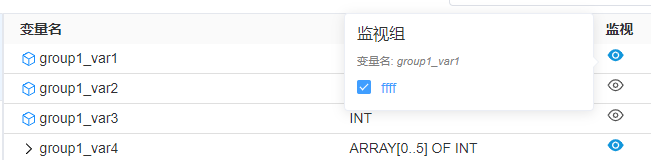

在变量全景图中找到需要监视的变量，点击该变量所在行 监视 列中的添加按钮。在弹出的 添加到监视组 窗口中，勾选目标监视组，然后点击 确认。

添加变量时请注意：

• 一个变量可以加入一个或多个监视组。
• 结构体、数组等复合类型可以先加入监视组，再在监视窗口中展开查看成员。
• 如果变量列表较多，可以使用右上角搜索框按变量名查找。

打开监视组

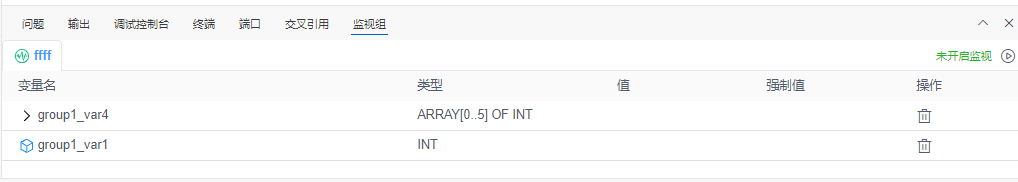

在项目工程树中点击已创建的监视组，例如 test1，即可打开该监视组窗口。监视窗口会列出已加入的变量、类型、实时值、强制值和操作列。

监视组窗口主要包含以下操作：

操作	说明
添加变量	继续向当前监视组添加变量。
未监视/监视中	启动或停止当前监视组的实时监视。
删除	将变量从当前监视组中移除。

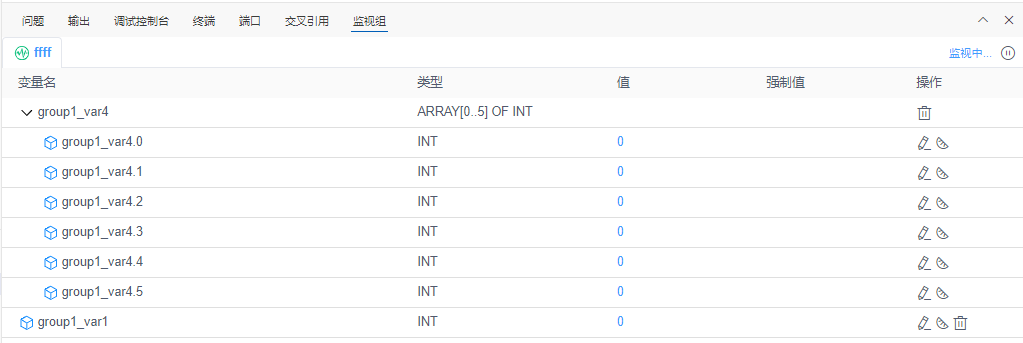

展开	展开数组、结构体等复合类型变量成员。

启动变量监视

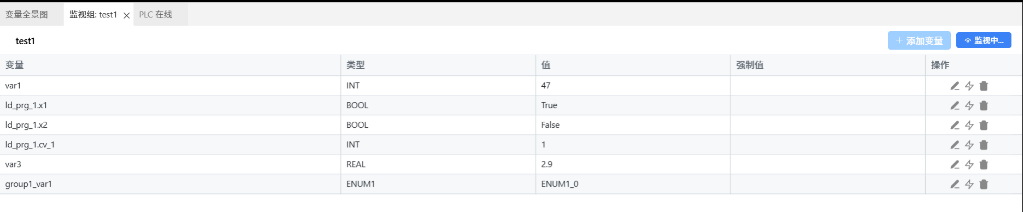

连接 PLC 后，点击右上角 未监视 按钮启动变量监视。启动后按钮状态会变为 监视中...，表格中的 值 列会显示变量实时值。

示例中，监视组启动后可以看到 var1、ld_prg_1.x1、ld_prg_1.x2、ld_prg_1.cv_1、var3、group1_var1 等变量的实时值。

提示

如果 PLC 上运行的项目和 WasomeCodeX_AI 当前打开的项目不一致，启动监视操作将被拒绝。请先确认工程已编译、下载，并且 PLC 连接状态正常。

修改和强制变量

启动监视后，操作列中会显示修改值、强制值和删除等图标。可以根据调试需要对变量执行操作。

操作	说明
修改值	临时写入变量值，用于验证逻辑分支或输出结果。
强制值	持续强制变量保持指定值。
取消强制	取消变量强制状态，恢复程序或设备实际值。
删除	从监视组中移除该变量。

注意

修改值和强制值会影响 PLC 运行状态。对现场设备、输出变量、联锁变量执行操作前，请确认设备处于安全状态。

使用建议

• 按调试目标创建监视组，例如“电机启停”“报警变量”“通讯状态”。
• 优先加入关键输入、输出、状态位、计数器和故障变量。
• 对数组或结构体变量，可以展开成员后观察具体字段。
• 调试结束后，停止监视并取消不再需要的强制值。
