配置Ethernet/IP主站

功能说明​

EtherNet/IP 主站用于管理同一网段内的 EtherNet/IP 从站设备。添加主站后，可在主站下继续添加或扫描从站，并为从站配置连接参数、过程数据和 I/O 映射。

完成主站配置通常包含以下步骤：

  • 进入 IO通道与组网 界面。
  • 添加 EtherNet/IP 主站。
  • 配置主站名称、超时时间等基础参数。
  • 进入主站配置界面，选择与现场设备同网段的网口。
  • 根据需要继续添加或扫描 EtherNet/IP 从站。

添加 EtherNet/IP 主站​

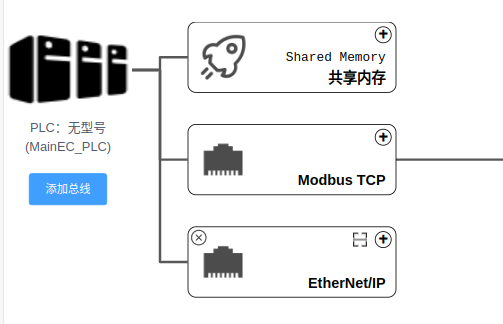

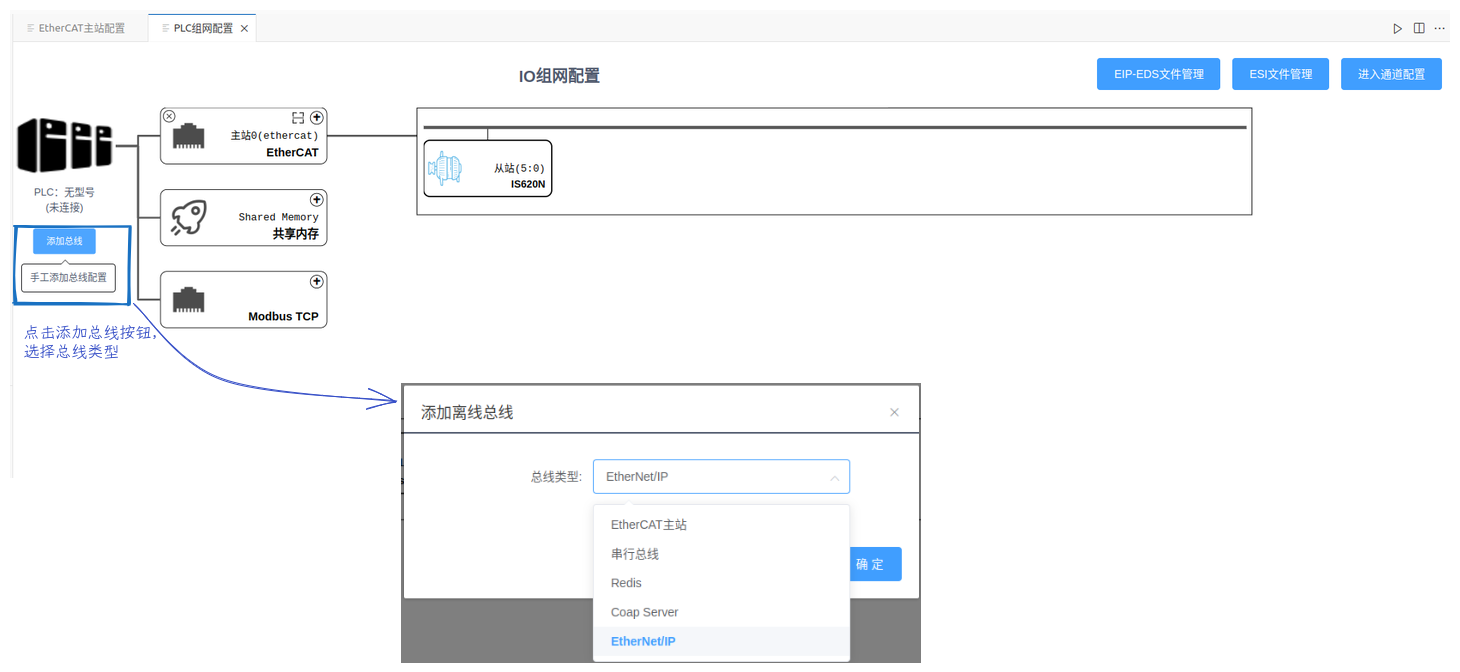

  1. 在左侧项目树中，右键点击需要添加主站的网口，点击 添加总线。

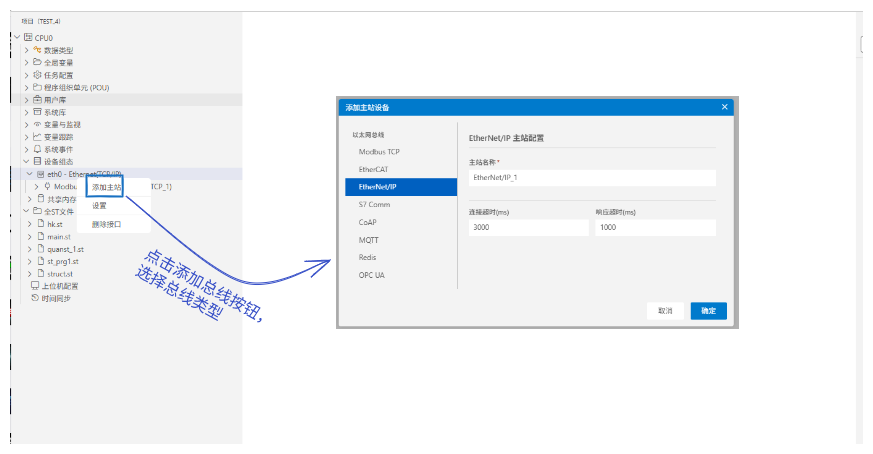

添加EtherNet/IP主站
  1. 在 添加主站设备 对话框中，选择 EtherNet/IP 类型，并填写主站基础参数。
参数说明
主站名称EtherNet/IP 主站在项目中的显示名称，默认示例为 EtherNet/IP_1
连接超时(ms)与从站建立连接时的超时时间
响应超时(ms)主站等待从站响应的超时时间
  1. 点击 确定，完成 EtherNet/IP 主站添加。

添加成功后，左侧项目树会在对应网口下显示 EtherNet/IP Scanner 节点。

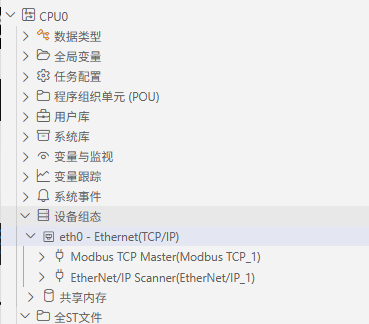

EtherNet/IP主站节点
提示
  • 配置主站前，请确认目标设备和 EtherNet/IP 从站网络连通。
  • 如果扫描不到从站，优先检查主站选择的网口是否与从站处于同一网段。
  • 主站名称建议保持唯一，便于在全部 I/O 和从站配置中识别通道归属。
