添加Ethernet/IP从站

功能说明​

EtherNet/IP 从站是接入 EtherNet/IP 主站下的现场设备。添加从站后，可继续配置从站的 IP、连接参数、过程数据以及 I/O 映射。

添加从站支持两种方式：

  • 离线添加：根据 EDS 设备描述文件选择从站类型，并手动填写从站名称和 IP 地址。

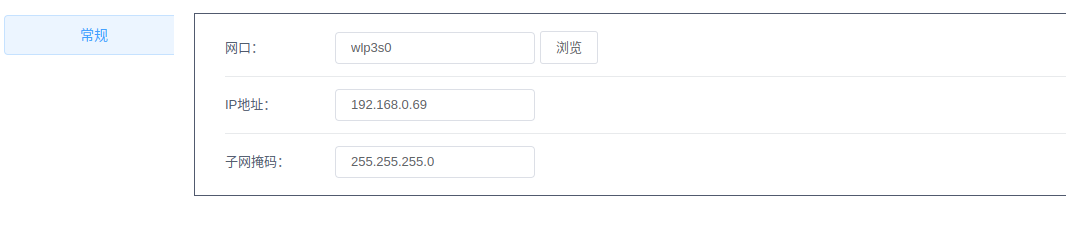

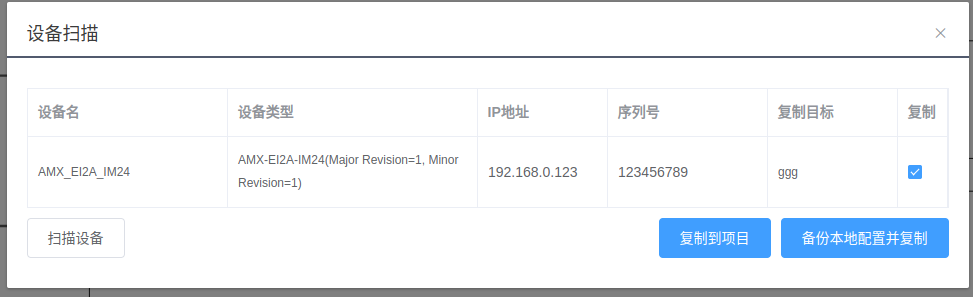

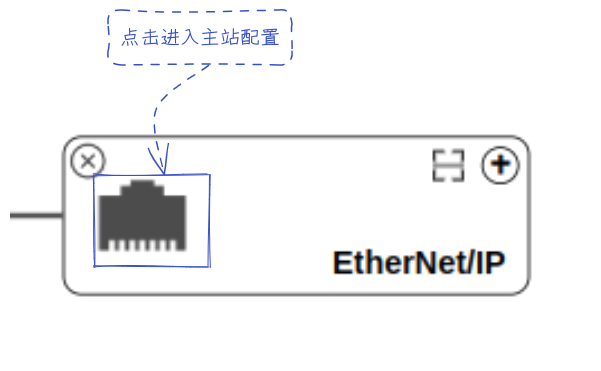

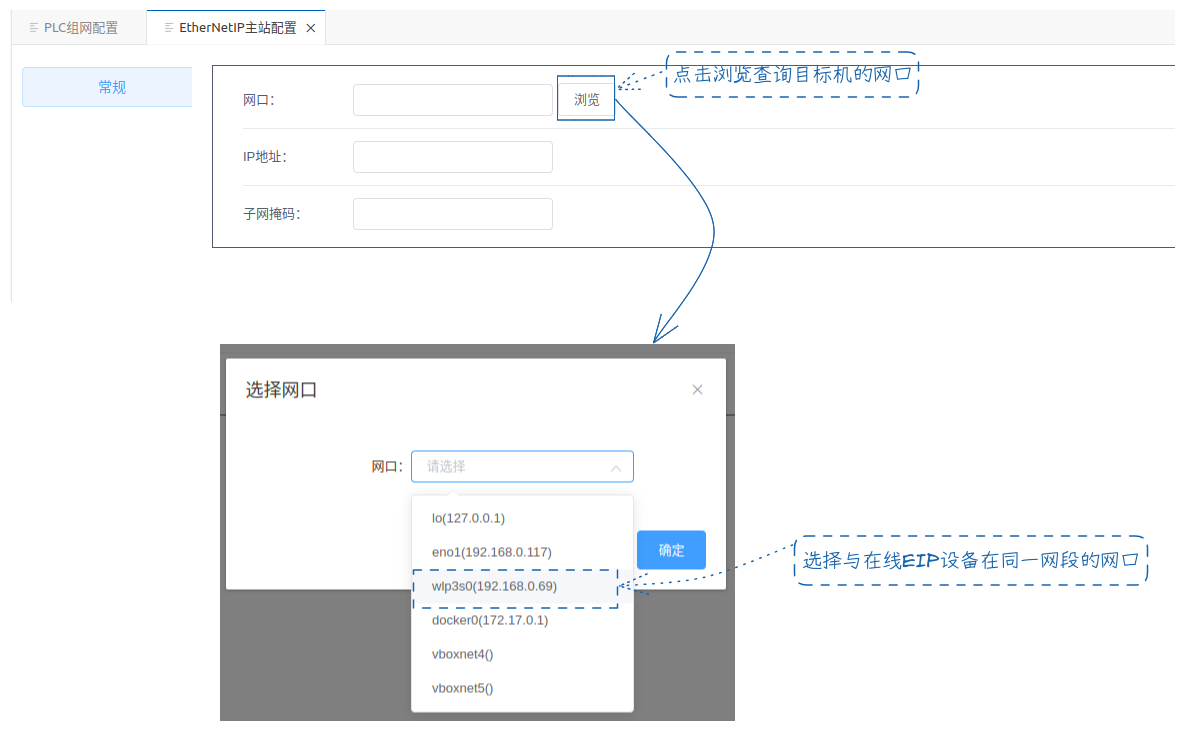

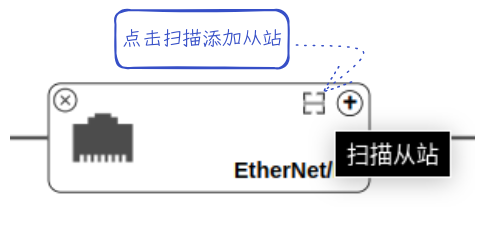

  • 在线添加：先配置主站网口，再扫描同一网段内的 EtherNet/IP 设备，将扫描到的设备复制到项目中。

离线添加从站​

离线添加适用于已知设备型号、IP 地址和 EDS 信息的场景。

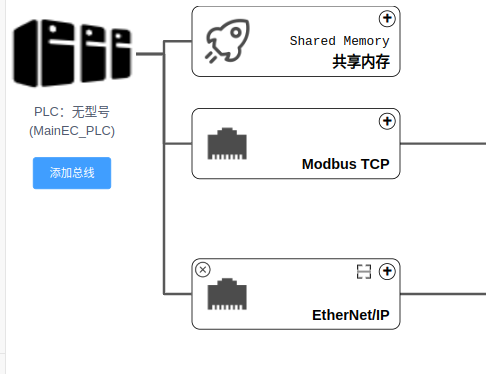

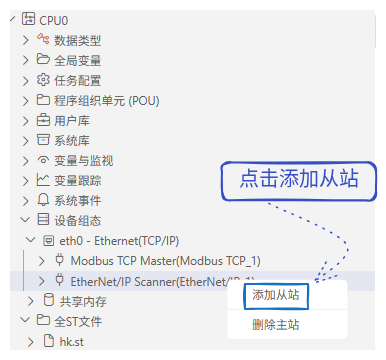

  1. 在左侧项目树中展开 设备组态，找到已添加的 EtherNet/IP Scanner 主站，右键主站节点，点击 添加从站。

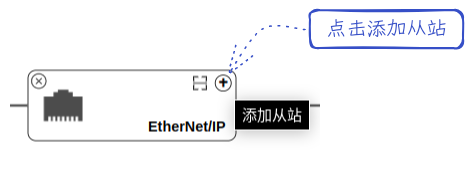

添加EtherNet/IP从站入口

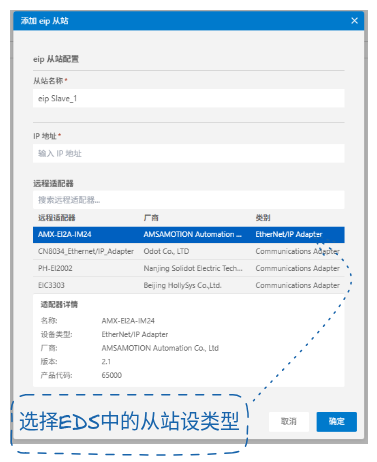

  1. 在 添加 eip 从站 对话框中填写从站基础信息，并选择匹配的远程适配器类型。

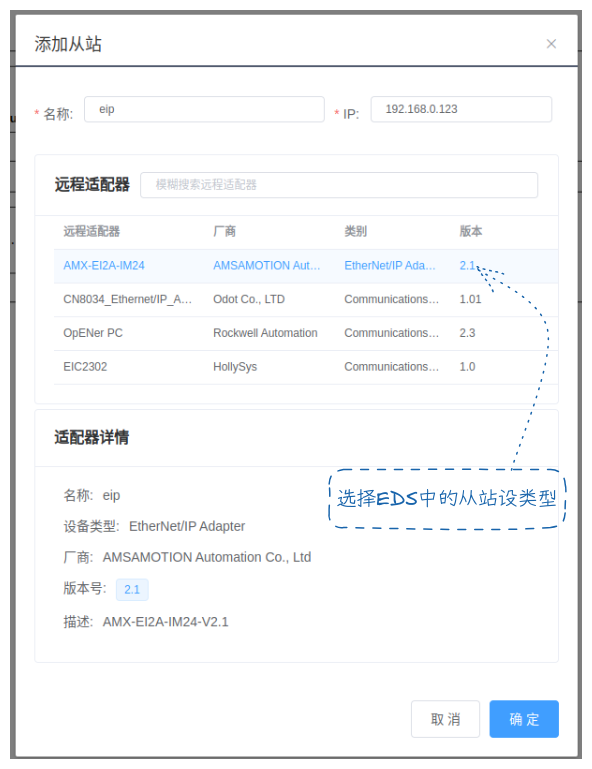

添加EtherNet/IP从站配置
参数说明
从站名称从站在项目中的显示名称，建议使用设备位号或设备用途命名
IP 地址EtherNet/IP 从站设备的 IP 地址
远程适配器根据设备 EDS 信息选择对应的适配器类型
适配器详情显示所选适配器的名称、设备类型、厂商、版本和产品代码等信息
  1. 确认从站名称、IP 地址和远程适配器无误后，点击 确定，完成从站添加。

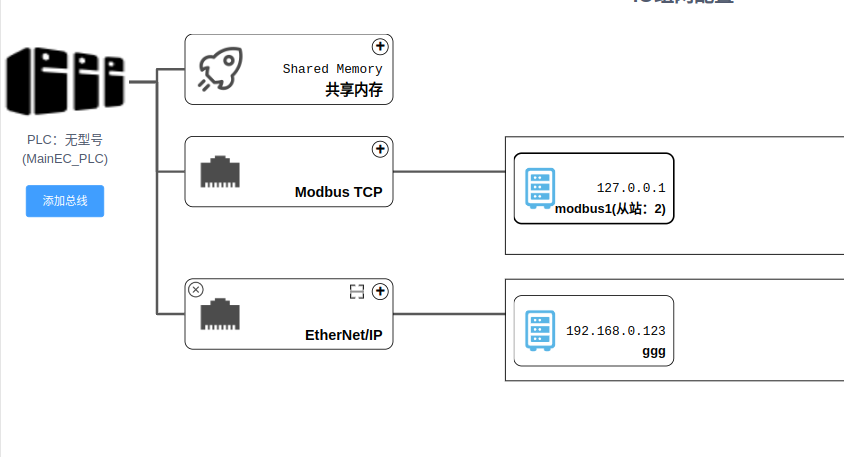

EtherNet/IP从站添加完成

添加成功后，项目树中会在 EtherNet/IP 主站下显示新从站节点。

注意事项​

提示
  • 离线添加前，请确认项目中已有对应设备的 EDS 信息，否则无法正确选择远程适配器。
  • 从站添加后，还需要进入从站配置页面检查连接参数、过程数据和 I/O 映射。
  • 建议使用清晰的从站名称，便于后续在全部 I/O、变量映射和诊断页面中定位设备。
