配置Ethernet/IP从站
Ethernet/IP从站配置是指在IDE中配置EtherNet/IP总线从站设备的过程。通过从站配置，用户可以：
- 设置从站基础信息和IP地址
- 配置电子密钥校验方式
- 管理主从站连接关系
- 配置过程数据通道
- 设置I/O地址映射
- 查看设备信息和运行状态
从站配置入口
可通过以下两种方式进入从站配置页面：

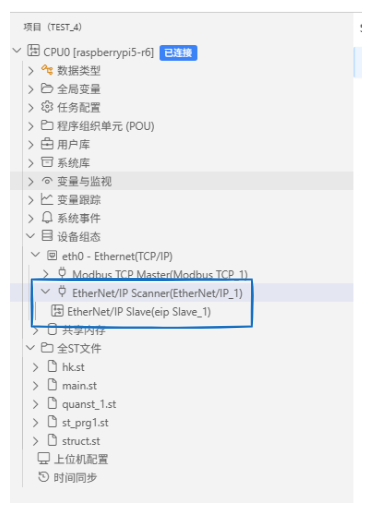

- 在左侧项目树中展开 设备组态 > EtherNet/IP Scanner，点击目标从站节点。

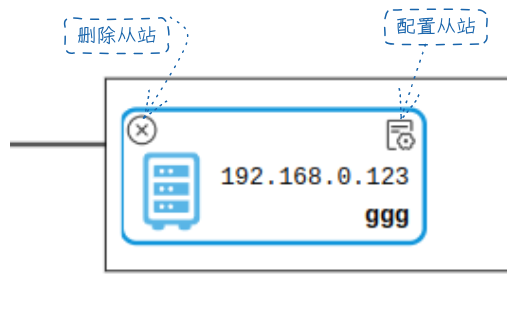

- 在 PLC 组网配置界面中，点击从站卡片右上角的配置图标。
进入从站配置页面后，左侧页签包含：
- 常规：基础信息和通信设置
- 连接：EtherNet/IP连接参数
- 过程数据：输入/输出通道配置
- IO映射：地址和变量映射
- 设备信息：设备描述信息
- 状态：运行状态监控

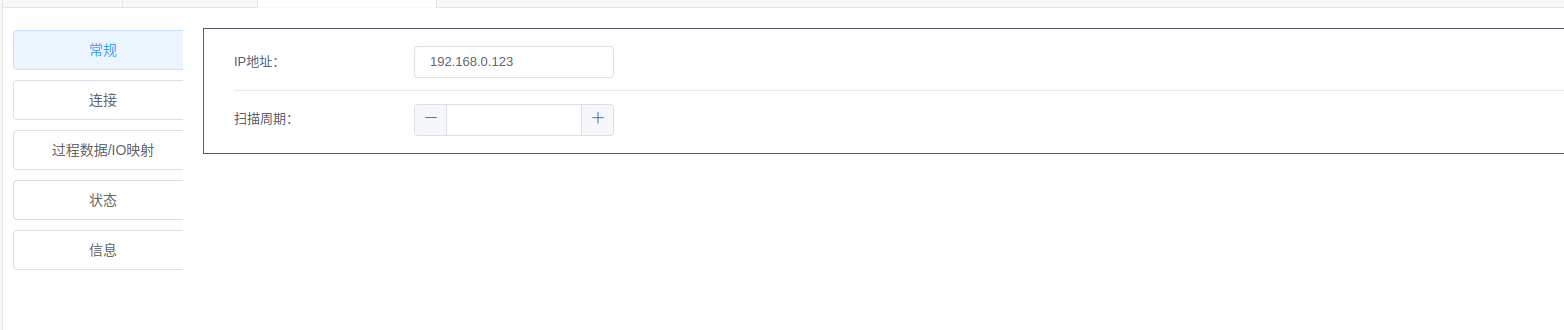

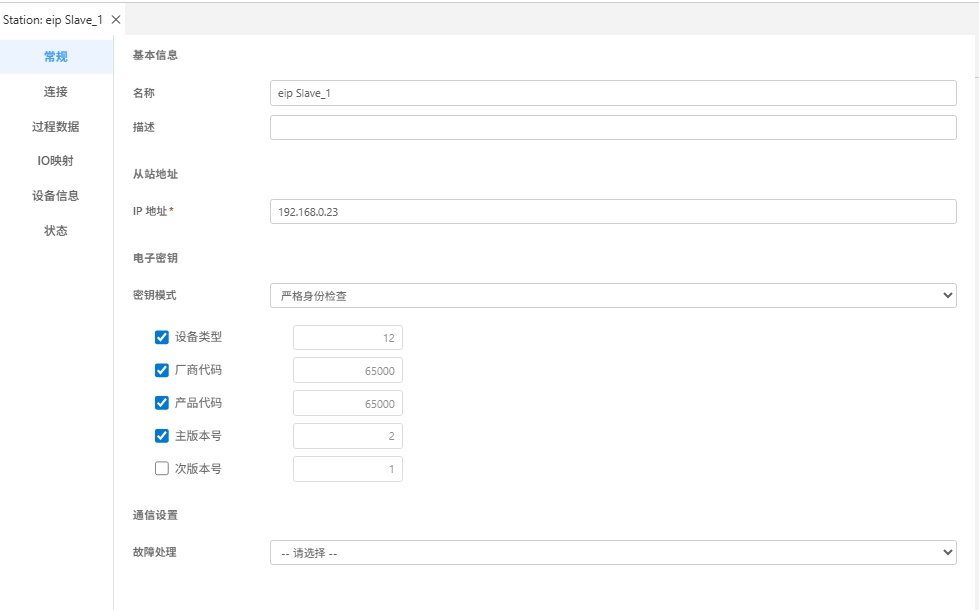

常规配置
常规配置用于修改从站基础信息、从站地址、电子密钥校验方式以及通信故障处理策略。
| 参数 | 说明 |
|---|---|
| 名称 | 从站在项目中的显示名称 |
| 描述 | 从站说明信息，可填写设备用途、安装位置等 |
| IP 地址 | EtherNet/IP 从站设备的 IP 地址 |
| 密钥模式 | 电子密钥校验模式，用于校验设备身份信息 |
| 设备类型 | 是否校验设备类型 |
| 厂商代码 | 是否校验设备厂商代码 |
| 产品代码 | 是否校验产品代码 |
| 主版本号 | 是否校验设备主版本 |
| 次版本号 | 是否校验设备次版本 |
| 故障处理 | 设置从站通信异常时的处理策略 |
提示
电子密钥用于确认实际接入设备是否与项目配置一致。对设备一致性要求较高的场景，建议启用设备类型、厂商代码、产品代码和版本校验。
连接配置

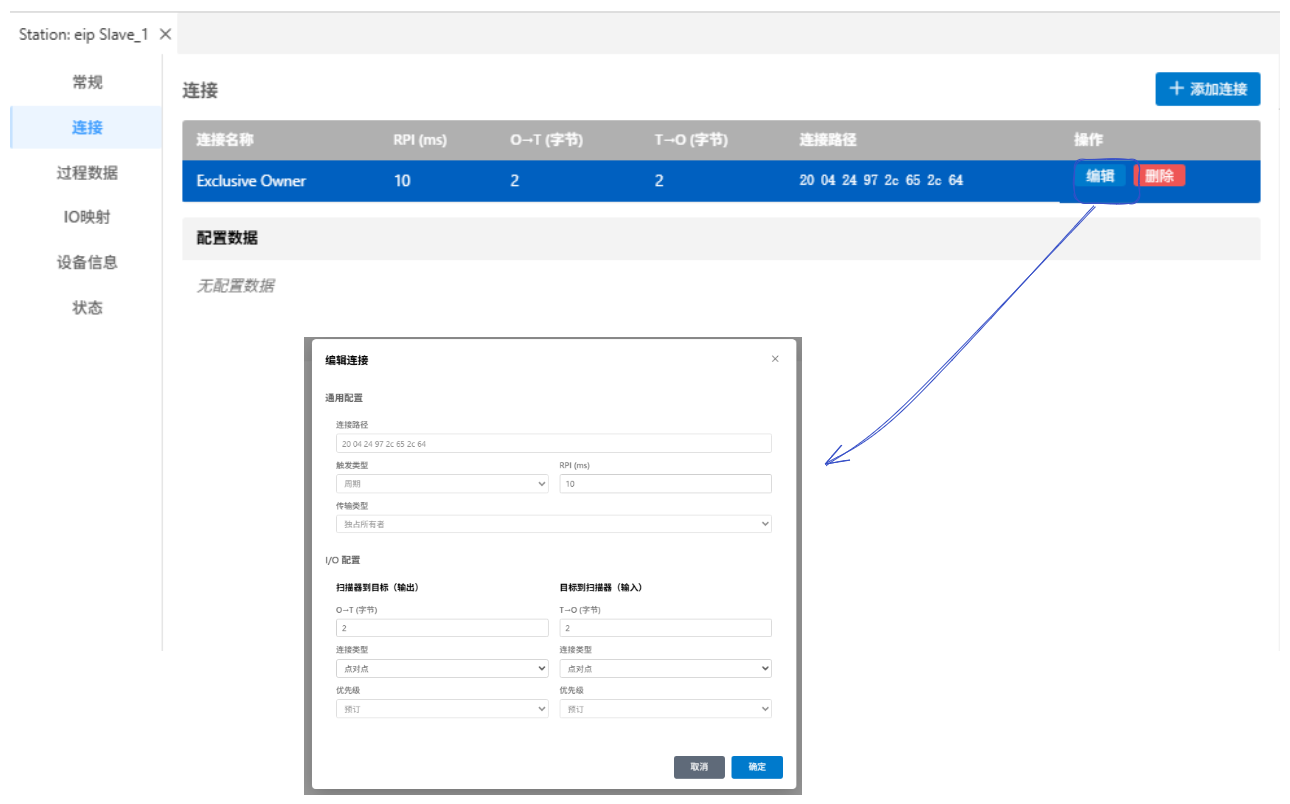

连接配置用于查看、添加、编辑或删除从站的 EtherNet/IP 连接。连接参数决定主站与从站之间的数据交换方式和刷新周期。
连接列表字段说明如下：
| 字段 | 说明 |
|---|---|
| 连接名称 | 当前连接的名称，例如 Exclusive Owner |
| RPI(ms) | 请求包间隔，即主站与从站周期性交换数据的时间间隔 |
| O->T（字节） | 从主站到从站的输出数据长度 |
| T->O（字节） | 从从站到主站的输入数据长度 |
| 连接路径 | EtherNet/IP 连接路径 |
| 操作 | 可编辑或删除当前连接 |

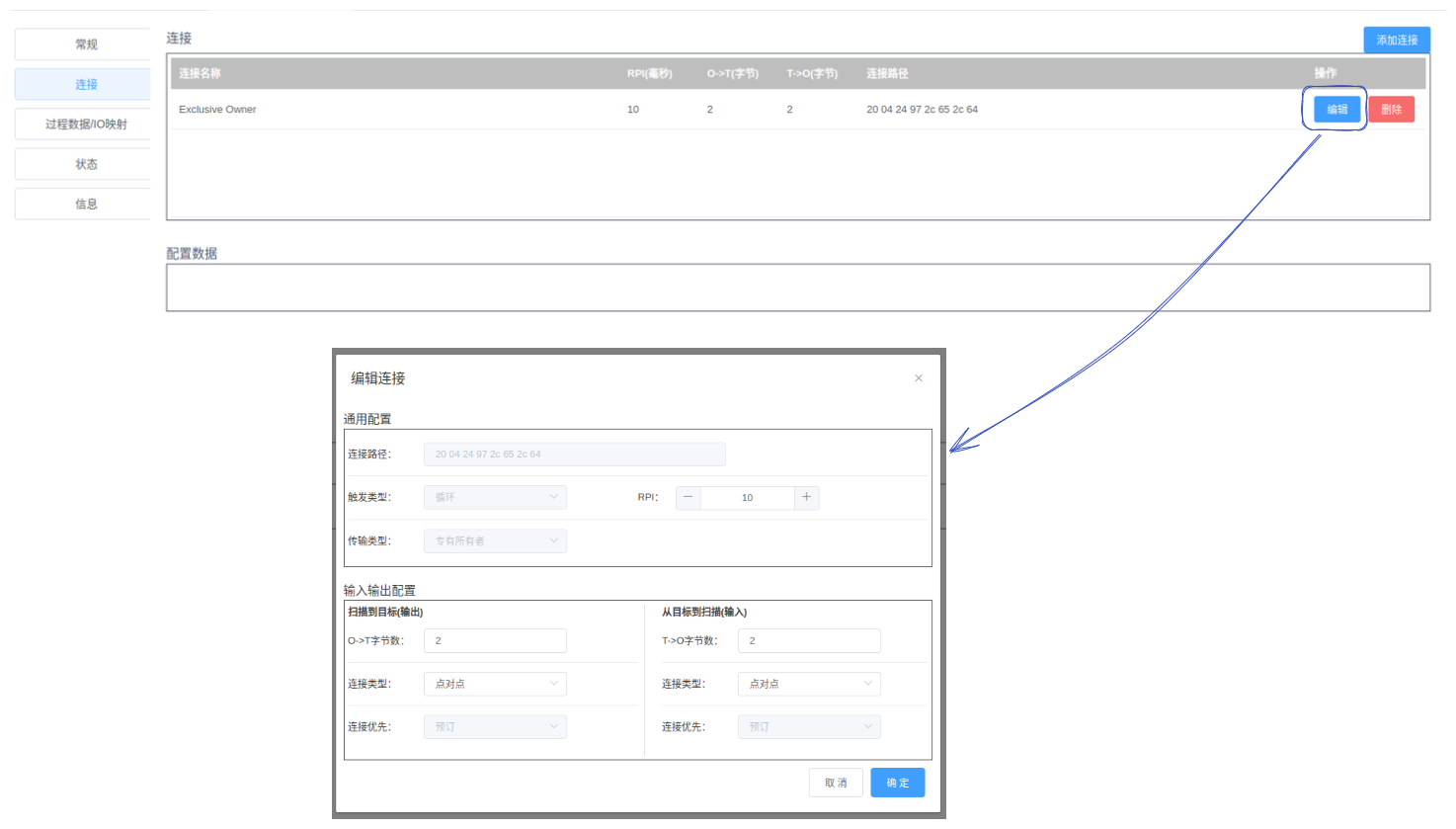

操作说明：
- 点击 添加连接 可新增连接
- 点击 编辑 可修改连接路径、触发类型、传输类型、RPI、输入输出数据长度、连接类型和优先级
- 点击 删除 可移除连接
过程数据配置

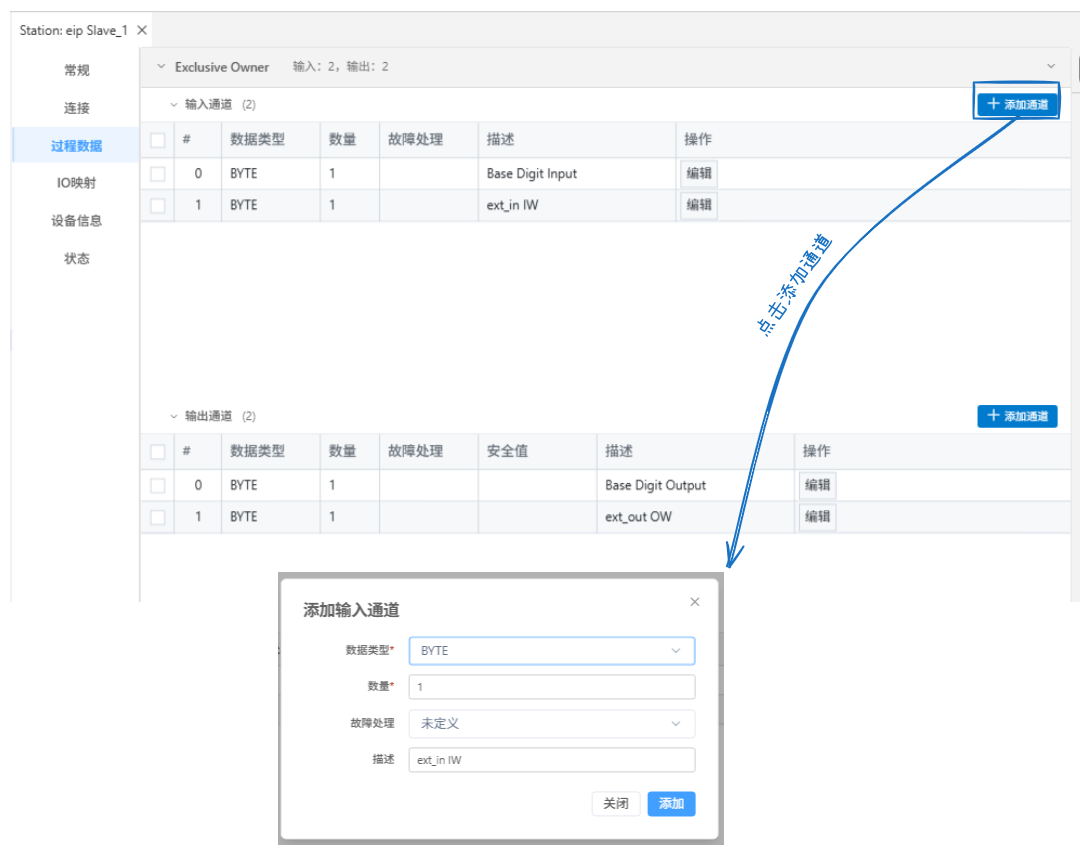

过程数据页签用于查看或配置从站的输入通道和输出通道。输入通道表示从站发送给主站的数据，输出通道表示主站写入从站的数据。
通道字段说明如下：
| 字段 | 说明 |
|---|---|
| 数据类型 | 通道数据类型，例如 BYTE、WORD、INT |
| 数量 | 当前通道包含的数据数量 |
| 故障处理 | 当前通道发生异常时的处理方式 |
| 安全值 | 输出通道在停机或故障情况下使用的安全输出值 |
| 描述 | 通道说明，用于标识设备点位或信号含义 |
| 操作 | 可编辑当前通道 |
添加通道：
- 点击输入通道或输出通道区域右上角的 添加通道，可新增过程数据通道
- 添加输入通道时需要选择数据类型、数量、故障处理方式并填写描述
- 输出通道还可根据需要设置安全值

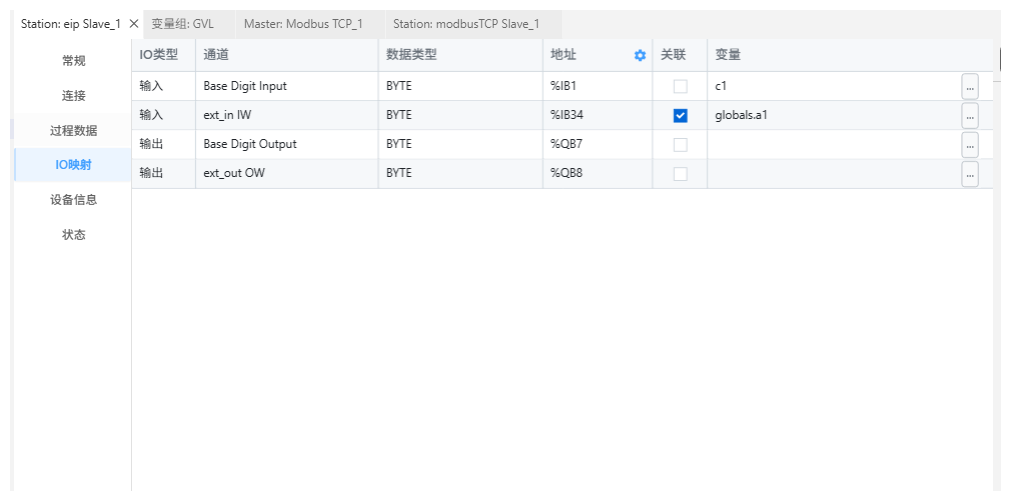

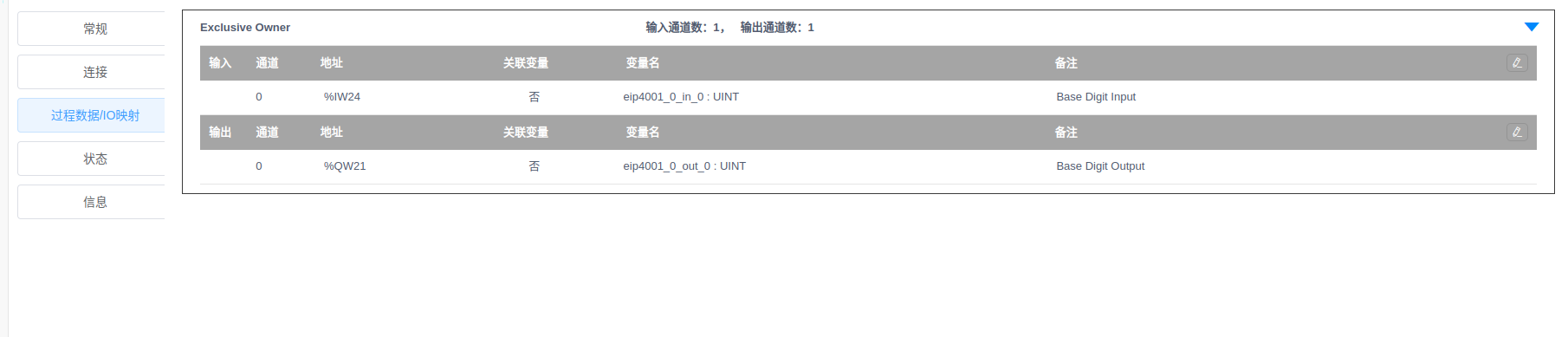

I/O映射配置
I/O 映射页签用于查看过程数据通道与 PLC 地址、变量之间的映射关系。
| 字段 | 说明 |
|---|---|
| IO类型 | 通道方向，包括输入和输出 |
| 通道 | 过程数据通道名称 |
| 数据类型 | 映射数据的数据类型 |
| 地址 | PLC I/O 地址，例如 %IB1、%QB7 |
| 关联 | 是否将该通道关联到变量 |
| 变量 | 通道关联的变量名称 |

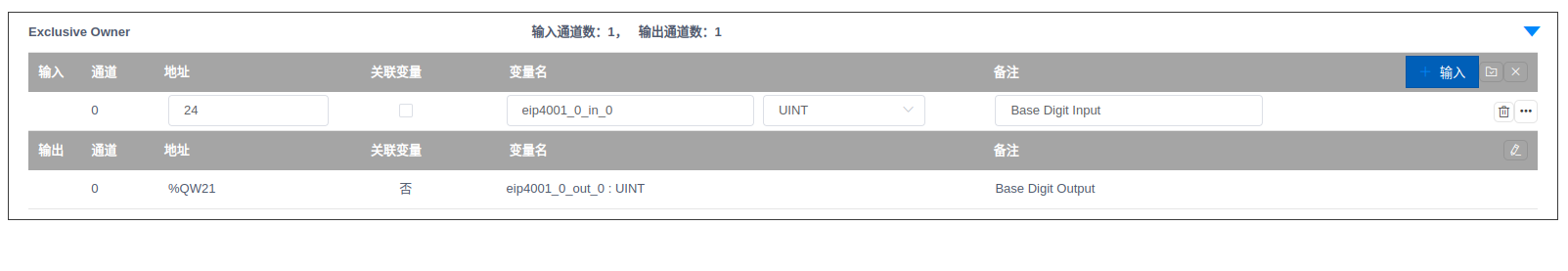

操作说明：
- 勾选 关联 后，可将通道绑定到变量
- 绑定后，程序可通过变量读取输入数据或写入输出数据
- 点击行末 ... 可进行通道相关的更多设置
设备信息

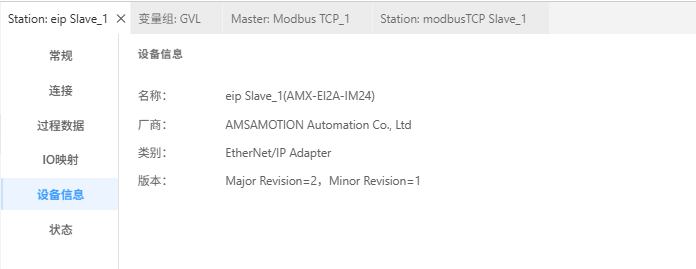

设备信息页签用于查看从站的设备描述信息，通常来源于 EDS 或扫描结果。
| 字段 | 说明 |
|---|---|
| 名称 | 从站设备名称 |
| 厂商 | 设备厂商名称 |
| 类别 | 设备类别 |
| 版本 | 设备主版本和次版本 |

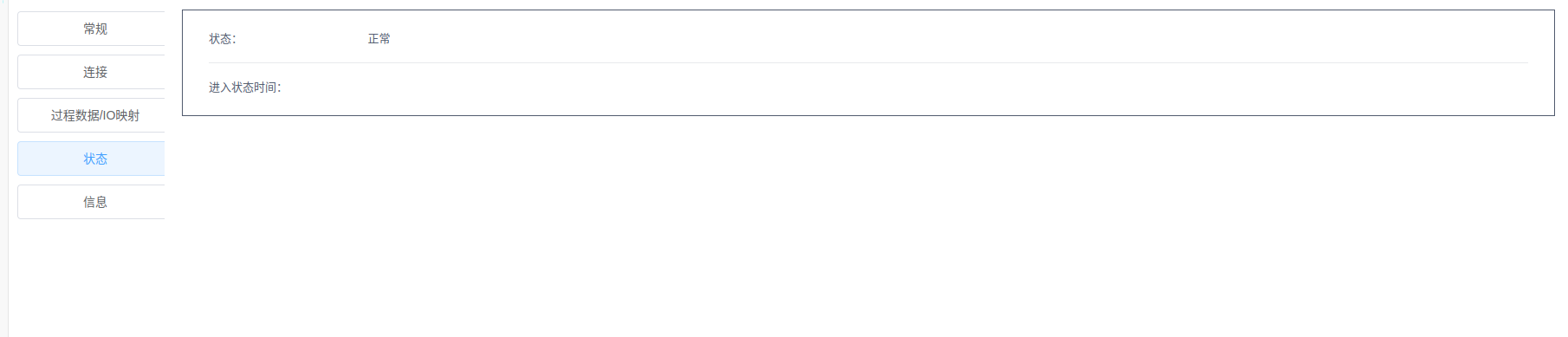

从站状态

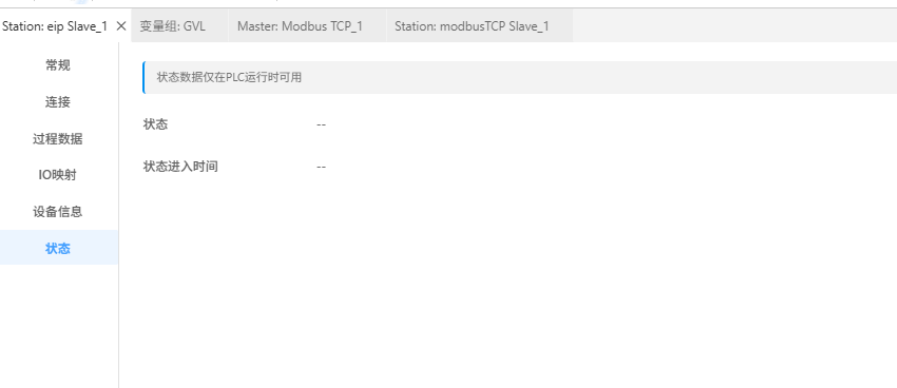

状态页签用于查看从站运行状态。状态数据通常在 PLC 运行时可用，可用于诊断从站通信是否正常。
| 字段 | 说明 |
|---|---|
| 状态 | 当前从站通信或运行状态 |
| 状态进入时间 | 从站进入当前状态的时间 |
配置流程总结
添加从站 → 配置常规参数 → 配置连接 → 配置过程数据 → 设置IO映射 → 下载配置
注意事项
注意
- IP地址配置：确保从站IP地址与网络环境兼容，避免地址冲突
- RPI设置：连接配置中的RPI不宜设置过小，过小可能增加网络和控制器负载
- 数据长度匹配：过程数据通道的输入/输出长度应与从站设备说明或EDS配置一致
- 配置生效：修改从站IP、连接参数或过程数据后，需要重新下载配置到PLC才能生效
提示
- I/O映射完成后，建议在全部I/O界面核对 变量、地址、主站和从站归属
- 定期检查从站状态，确保通信正常
- 在配置前建议先了解从站设备的EDS文件或设备手册
- 电子密钥校验可提高系统安全性，建议在关键应用中启用
通过以上内容，您可以在WasomeCodeX_AI中完成Ethernet/IP从站的配置。
